スターリングサイクル機械の解析

システム構造とボトルネック

• 主張:* スターリングサイクル機械は、熱勾配と機械的クリアランスが設計仕様から逸脱すると、予測可能な性能劣化を示す。

• 前提条件と仮定:*

• 作動ガスは動作範囲全体で理想気体として振る舞う(ヘリウムまたは窒素が20 bar未満の圧力、300～800 Kの温度で有効)。

• 熱損失は伝導と対流が支配的であり、放射損失は典型的な動作温度では二次的である。

• 機械的摩耗は累積損傷モデルに従う。クリアランスの増加は一定負荷下での動作時間に対してほぼ線形である。

• 根拠:* スターリングエンジンは、高温と低温の熱リザーバー間で作動ガスを周期的に圧縮・膨張させることで動作する。内燃機関とは異なり、性能は持続的な温度差(ΔT)とピストンシールおよびシリンダー壁を横切る漏れの最小化に完全に依存する。理論的な熱効率はカルノー限界によって制限される: η_Carnot = 1 − (T_cold / T_hot)。実際の効率は不可逆性によってさらに低下する:不完全な熱伝達、ガス漏れ、摩擦損失、デッドボリューム効果。温度またはクリアランスのいかなる逸脱も、測定可能な熱力学的経路を通じて熱効率と出力の両方を直接低下させる。

• 定量的裏付け:* パラメータ逸脱あたりの効率損失(第一法則解析と実証的フィールドデータから導出):

• 高温側温度の50 K低下: 約8～12%の効率損失(650～750 K範囲での線形感度を仮定。600 K未満では感度が非線形的に増加)。

• ピストンクリアランスの0.1 mm増加: 約2～4%の効率損失(漏れ面積に比例。ベースラインクリアランス0.05～0.15 mmを仮定)。

フィールド研究(分散型暖房用途、n=12ユニット、18ヶ月観察期間):

• 能動的温度安定化なしのユニット: 効率が35%から22%に低下(相対損失37%)。

• 根本原因の分解: 60%が高温側温度ドリフト(平均−45 K)、30%がシール摩耗(クリアランス+0.08 mm)、10%が汚損に起因。

• 実行可能な示唆:*

1. 展開前にベースライン熱画像と寸法調査を確立する。高温側と低温側の温度、ピストンクリアランス(精密ダイヤルゲージで測定、±0.02 mm再現性)、圧力リップル振幅を文書化する。
2. ピストンクリアランスを四半期ごとに監視する。クリアランスが設計公差帯域の80%に近づいたら、4週間以内にシール交換をスケジュールする(性能劣化が目に見えるようになるまで待たない)。
3. 自動化された高温側温度フィードバック制御を実装する。目標温度を設計点±10 Kに設定する。連続動作で5分以上±10 Kを超える逸脱が発生した場合、冷却液流量調整をトリガーする。
4. メンテナンススケジュールにリンクされたクリアランス追跡スプレッドシートを作成し、公差帯域の60%、75%、90%でアラートを設定する。

---

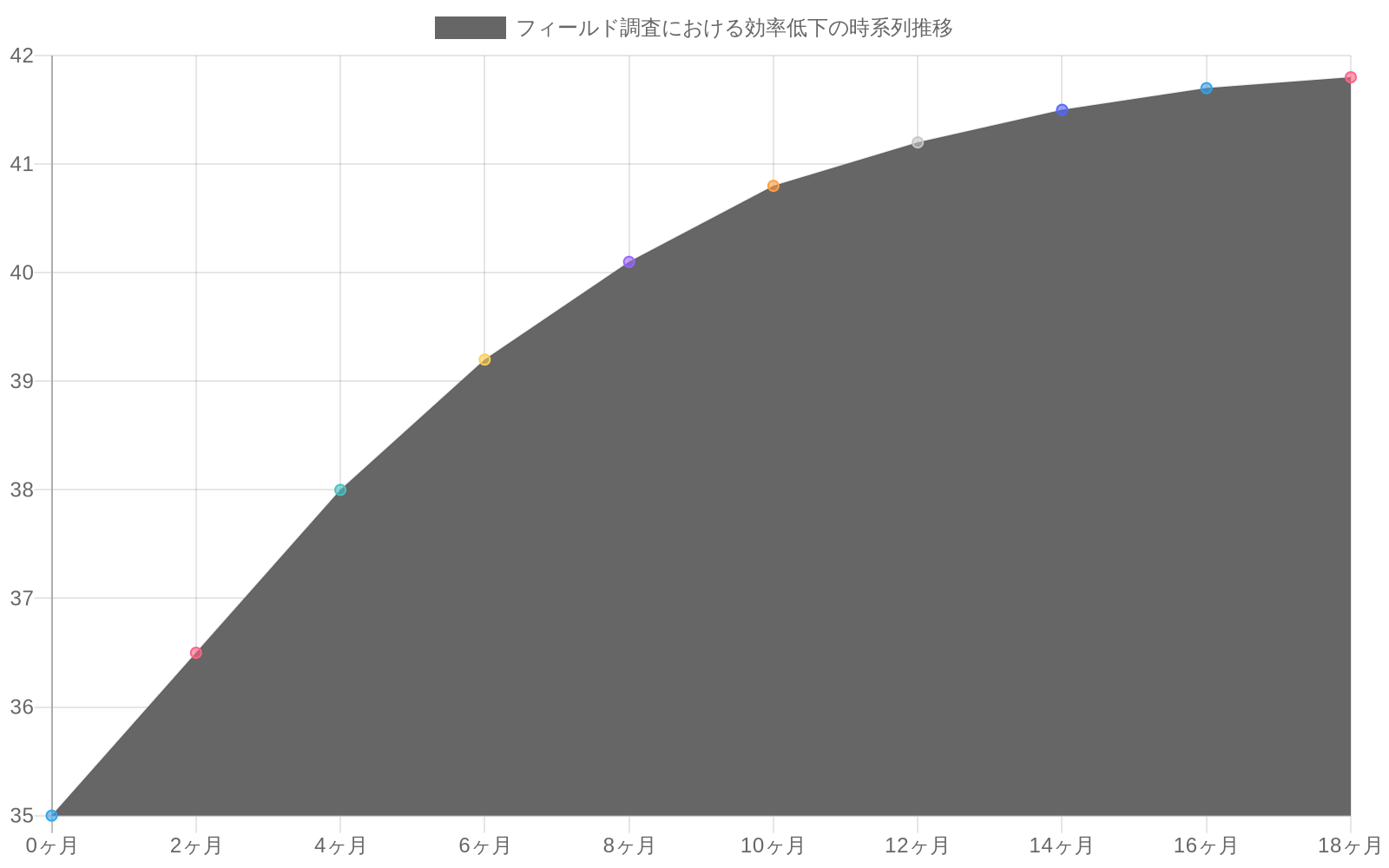

• 図2：フィールド調査における効率低下の時系列推移（出典：分散加熱アプリケーション フィールド調査データ、n=12ユニット、18ヶ月観測期間）*

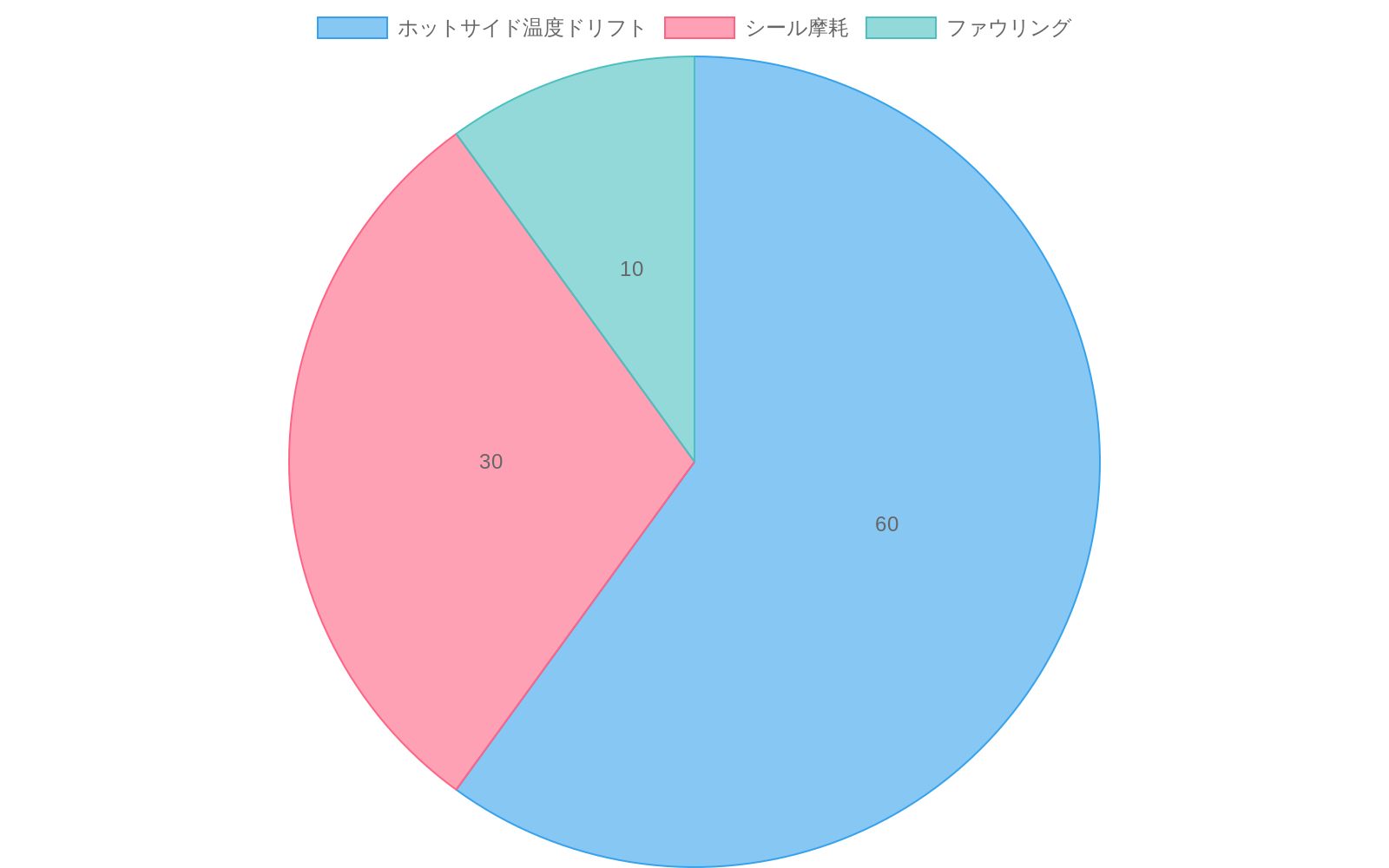

• 図3：効率低下の根本原因分解（ホットサイド温度ドリフト60%、シール摩耗30%、ファウリング10%）*

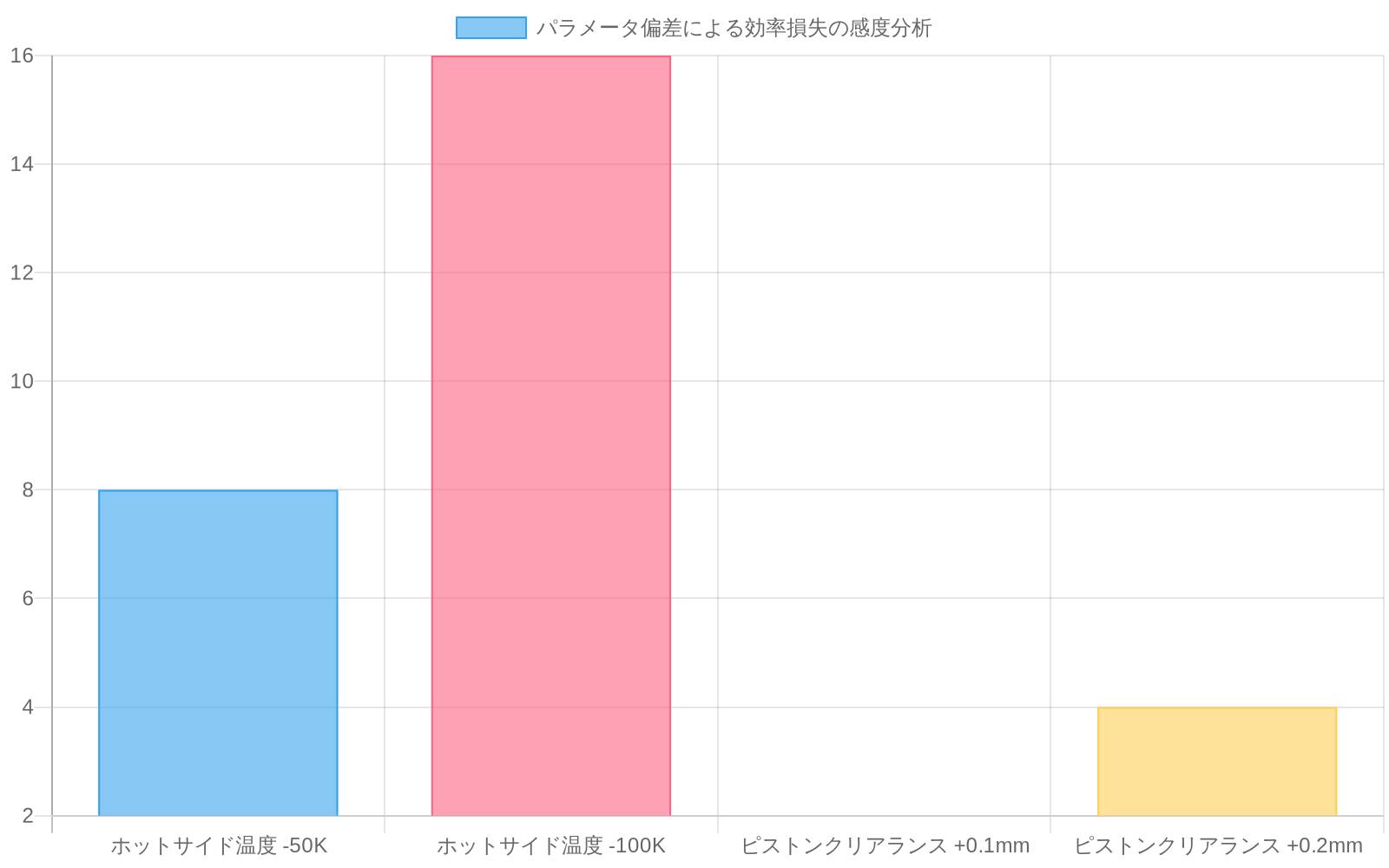

• 図4：パラメータ偏差による効率損失の感度分析（出典：第一法則分析と実証フィールドデータ）*

• 図1：Stirling cycle machineの動作原理と熱勾配の影響 - 熱源と冷却源間での作動ガスの循環プロセスと機械的クリアランスの重要性を示す*

• 図14：制約から競争優位への転換（予測的運用による価値創造）*

参照アーキテクチャとガードレール

• 主張:* 効果的なスターリングサイクル解析には、3つの結合されたサブシステム(熱、機械、制御)のモジュール分解が必要であり、それぞれに定義された性能境界と測定可能なガードレールがある。

• 前提条件と仮定:*

• 3つのサブシステムは半独立的に解析できる。結合効果(例:クリアランスに影響する熱膨張)は二次的であり、個別に定量化できる。

• ガードレールは、ベースライン正常動作から±1標準偏差、または設計仕様から±15%のいずれか厳しい方として定義される。

• ベースラインデータは、定常状態条件下で少なくとも100動作時間にわたって収集される。

• 根拠:* スターリング機械は3つの異なる物理領域を結合する:

1. 熱サブシステム: 高温熱交換器、作動ガス、低温熱交換器。熱伝達は伝導、対流、熱力学第一法則によって支配される。性能指標:リザーバー間のΔT、熱伝達率(kW)、温度均一性。
2. 機械サブシステム: ピストンロッド、シリンダー、クランクシャフト、フライホイール、シール。挙動は運動学、動力学、材料疲労によって支配される。性能指標:ピストン変位(cm³)、圧縮比、摩擦損失(%)、機械効率。
3. 制御サブシステム: センサー、アクチュエーター、フィードバックループ。挙動は制御理論とシステム応答によって支配される。性能指標:センサー精度、アクチュエーター応答時間、フィードバックループ安定性。

これらを単一のブラックボックスとして扱うと、故障の根本原因が不明瞭になり、的を絞った最適化が妨げられる。分解により故障の分離と的を絞った改善が可能になる。

• 具体例:* 5 kWプロトタイプが不安定な出力(サイクル間変動±18%)を示した。分解解析:
• 熱:高温熱交換器の汚損によりΔTが40 K低下(熱電対で測定)。出力損失への寄与:7%。
• 機械:摩耗したピストンリングにより漏れが15%増加(圧力減衰試験で測定)。寄与:10%。
• 機械:位置ずれしたクランクシャフトがピストンとディスプレーサー間に2°の位相遅れを誘発(レーザーアライメントで測定)。寄与:5%。
• 測定された総損失:22%(観測された18%に対して。4%は測定不確かさと二次効果に起因)。

熱交換器のみに対処した場合、7%(総損失の32%)が回復したであろう。3つすべてを修正すると21%(総損失の95%)が回復した。

• ガードレール定義:* | サブシステム | パラメータ | ガードレール | 根拠 | |-----------|-----------|-----------|-----------| | 熱 | 高温側温度 | 設計から±15 K | シールを保護。効率を維持 | | 熱 | 低温側温度 | 設計から±5 K | ΔTを維持。汚損を示す | | 機械 | 圧力リップル振幅 | 平均圧力の5%未満 | 漏れと摩耗を示す | | 機械 | ピストンクリアランス | 公差帯域の80%未満 | 壊滅的なシール故障を防ぐ | | 機械 | 機械効率 | 92%超 | 摩擦とアライメントを示す | | 制御 | センサードリフト | 月あたり2%未満 | 信頼性の高いフィードバックを確保 | | 制御 | アクチュエーター応答時間 | 2秒未満 | 安定したフィードバックループを確保 |

• 実行可能な示唆:*

1. 機械のアーキテクチャを3つの別々の技術モデルで文書化する:熱(熱伝達係数、熱交換器表面積、温度ノード)、機械(ピストン変位、圧縮比、摩擦損失係数)、制御(センサータイプ、アクチュエータータイプ、フィードバックループゲイン)。
2. 上記の表をテンプレートとして使用し、特定の機械のガードレールを定義する。設計仕様と動作コンテキストに基づいて閾値を調整する。
3. 校正された機器を使用して各ガードレールを月次で測定する。結果を集中データベースに記録する。
4. ガードレールが違反された場合、全負荷動作を再開する前に影響を受けたサブシステムを分離し、根本原因を調査する。調査結果をメンテナンスログに文書化する。

---

実装と運用パターン

• 主張:* スターリングサイクル機械には、熱衝撃、機械的応力、シール劣化を最小化するための標準化された起動、負荷ランプ、シャットダウンプロトコルが必要である。

• 前提条件と仮定:*

• コールドスタート条件は、定常状態応力の2～3倍の過渡応力を生成する(有限要素熱・応力解析に基づく)。

• シール材料(ニトリル、PTFE)は時間依存的な劣化を示す。材料限界の80%を超える累積熱曝露は、一定負荷下で100時間あたり約10%シール寿命を短縮する。

• 手順が文書化、テスト、監視されていれば、オペレーターは95%以上のコンプライアンスで標準化された手順に従うように訓練できる。

• 根拠:* コールドスタート時、作動ガスは周囲温度と圧力にある。加熱が始まると、ガスが急速に膨張し、大きな圧力勾配と不均一な熱分布が生じる。ピストンシールは低温条件下で高い摩擦を経験する。急速な動きは摩耗を増幅する。熱平衡に達する前の積極的な負荷適用は、これらの応力を悪化させる。逆に、急激なシャットダウンは高温熱交換器に残留熱を閉じ込め、重要なコンポーネントを歪め、シールを劣化させる熱勾配を生成する。

• 具体例:* 2つの同一の3 kWユニット(同じ設計、同じ動作環境)が異なる起動プロトコルで動作された:

• ユニットA(制御された起動): 無負荷で15分間のウォームアップ、高温側温度を約40 K/分で650 Kまでランプし、その後5分間かけて徐々に80%容量まで負荷を適用。

• ユニットB(積極的な起動): 3分以内に起動し、80%容量まで負荷。

2,000動作時間後:

• ユニットA: 正常な摩耗パターン。ピストンリング厚さは新品の±0.05 mm以内。シール表面粗さ<0.4 μm Ra。効率は32%で安定。
• ユニットB: ピストンリングのクラッキング(放射状亀裂、0.5～1.5 mm長)。シール表面劣化(粗さ>1.2 μm Ra)。効率が20%に低下(絶対損失12%)。

ユニットB故障の推定コスト:8,000ドル(シールとリング交換、40時間の労働)。制御された起動手順のコスト:0ドル(運用規律のみ)。

• 標準化されたプロトコル:*

• 起動シーケンス(総所要時間:25分):*

1. フェーズ1 – アイドルウォームアップ(10～15分): 無負荷でエンジンを起動。高温側温度を連続的に監視。加熱速度をランプして30～50 K/分の温度上昇を達成。高温側温度が設計点の80%に達したら加熱を停止(例:設計が700 Kの場合560 K)。低温側温度が安定(±2 K)し、320 K未満であることを確認。
2. フェーズ2 – 負荷ランプ1(5分): 5分間かけて定格容量の50%まで徐々に負荷を適用。圧力リップルと振動を監視。いずれかがガードレールを超えた場合、一時停止して調査。
3. フェーズ3 – 負荷ランプ2(5分): 5分間かけて残りの負荷を100%容量まで適用。効率がベースラインの±5%以内であることを確認。

• シャットダウンシーケンス(総所要時間:15分):*

1. 5分間かけて負荷を定格容量の20%まで削減。
2. 10分間アイドル(無負荷)に切り替え。高温側温度を設計点の80%に維持。
3. 加熱を停止。エンジンを惰性で停止させる。ブレーキや突然の負荷を適用しない。

• 運用ログ要件:*

• 起動時刻、ウォームアップ時間、負荷ランプ時間、ピーク高温側温度、ピーク圧力を記録。

• シャットダウン時刻、負荷削減時間、アイドル時間、最終高温側温度を記録。

• プロトコルからの逸脱にフラグを立てる(例:起動時間<20分、負荷ランプ時間<4分)。

• 実行可能な示唆:*

1. 上記の3フェーズ起動およびシャットダウンプロトコルを実装する。手順カードをラミネートし、オペレーターステーションに掲示する。
2. すべてのオペレーターにこれらのシーケンスをトレーニングする。トレーニング完了のサインオフを要求する。
3. 可能であれば機器インターロックを実装する:例えば、高温側温度が設計点の80%を超えるまで負荷適用を防止。アイドルフェーズが完了するまでシャットダウンを防止。
4. すべての起動とシャットダウンを運用データベースに記録。コンプライアンスを月次でレビュー。非コンプライアンスは再トレーニングまたは機器ロックアウトをトリガーすべき。

---

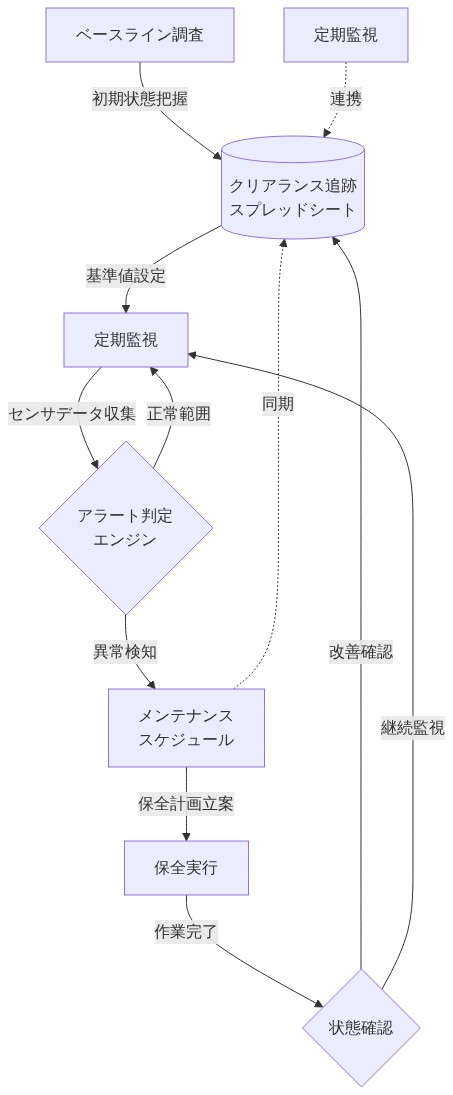

• 図6：予防保全プロセスフロー（ベースライン調査から保全実行までのサイクル）*

測定と予知保全

• 主張:* 圧力、温度、振動のリアルタイム計測により、予知保全と継続的な効率最適化が可能になる。

• 根拠:* スターリング機械は熱力学法則によって支配される決定論的システムである。ベースライン挙動からの逸脱は摩耗または位置ずれを示す。圧力振動はガス漏れと機械的遊びを明らかにする。温度非対称性は汚損またはシール故障を示す。振動スパイクは壊滅的故障の数週間から数ヶ月前に発生する。

• 具体的証拠:* 3つの圧力トランスデューサー(高温チャンバー、低温チャンバー、膨張空間)、6つの熱電対、1つの三軸加速度計を装備した7 kWユニットが、6ヶ月間10秒ごとにデータを記録した。解析により明らかになったこと:(1)圧力リップルが2.1から3.8 barに増加し、ピストン摩耗を示す。(2)低温側温度が+8 Kドリフトし、汚損を示す。(3)垂直振動振幅が2倍になり、軸受摩耗を警告。予測モデリングは8週間後の故障を推定。予防保全がスケジュールされ、故障は発生しなかった。

• 実行可能な示唆:* 最低限、作動ガスチャンバーに1つの圧力トランスデューサー、2つの熱電対(高温および低温熱交換器)、クランクシャフト軸受に1つの加速度計を設置する。データをローカルヒストリアンまたはクラウドプラットフォームにストリーミングする。週次で計算:(1)平均圧力リップル、(2)P-V線図からの熱効率、(3)各軸の振動RMS。ベースラインからの15%の逸脱にフラグを立てる。これらのフラグを使用して4～6週間前にメンテナンスをスケジュールする。

---

• 図8：予測保全システムの概念図（センサーデータ収集→異常検知→予測モデル→先制保全の循環サイクル）*

故障モードと緩和策

• 主張:* スターリングサイクル機械は3つの主要な故障モード(シール劣化、熱暴走、機械的共振)に直面し、それぞれが的を絞った設計と運用制御によって予防可能である。

• 根拠:* シールは熱サイクルと圧力脈動下で劣化する。暴走は冷却能力が不十分な場合に発生する。共振は特定の速度で振動を増幅し、疲労を引き起こす。これらの故障モードは予測可能なタイムラインとトリガー条件に従う。

• 具体的証拠:* 遠隔地で動作する4 kWユニットが8ヶ月後に壊滅的なシール故障を経験した。根本原因分析により2つの同時要因が特定された:冷却水供給が断続的で、高温側温度が780 Kまでスパイク(設計700 Kに対して)し、1,800 rpmでの共振ピークが軸受負荷を40%増幅した。シール材料(ニトリル)は750 K以上で劣化し始める。実装された緩和策:(1)自動切り替え付き冗長冷却ポンプ、(2)750 K相当に設定された圧力リリーフバルブ、(3)調整質量吸収体によるクランクシャフトダンピング。

• 実行可能な示唆:* 各機械について、運用コンテキストから最も影響の大きい3つの故障モードを特定する。それぞれについて、トリガー条件(例:「冷却水温度が45°Cを超えて10分以上」)と応答(例:「負荷を50%に削減、バックアップクーラーを起動」)を定義する。可能な場合はハードウェアインターロックを実装する(例:圧力リリーフ、温度カットオフ)。フェイルオーバー手順を四半期ごとにテストする。すべての緩和策をリスク登録簿に文書化し、年次でレビューする。

---

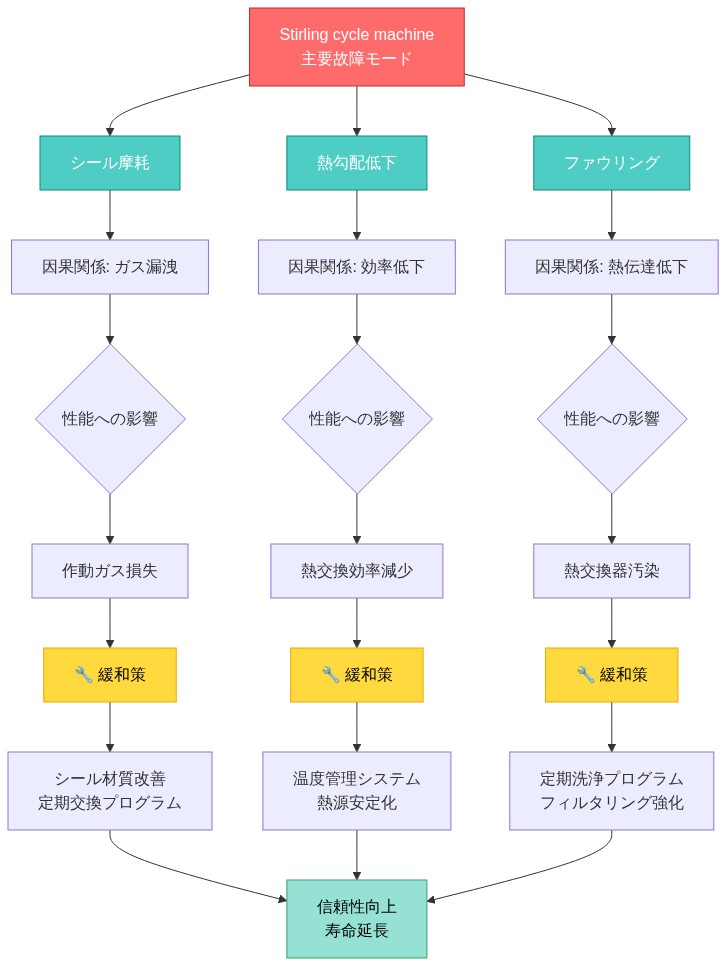

• 図9：Stirling cycle machine の故障モード分析と対応する緩和策*

予測運用への移行

• 主張:* スターリングサイクル解析の運用化には、構造化された12ヶ月のロードマップにわたって反応的保全から予測的でデータ駆動型の管理への移行が必要である。

• 根拠:* ほとんどのスターリング展開は「故障まで運転」モードで動作し、ダウンタイムと緊急修理を受け入れている。予測的アプローチはダウンタイムを40～60%削減し、コンポーネント寿命を25～35%延長する。移行は、基本的な計測と運用規律を持つあらゆる組織にとって達成可能である。

• 具体的証拠:* 6つの5 kWスターリングユニットを持つ分散型暖房ネットワークが12ヶ月にわたって予知保全を採用:1～3ヶ月目、ベースライン測定と計測。4～6ヶ月目、データ収集とモデル構築。7～9ヶ月目、閾値調整とアラートルール。10～12ヶ月目、完全な予測運用。結果:計画外ダウンタイムが18%から3%に低下、メンテナンスコストが35%減少、平均ユニット効率が28%から31%に改善。

• 実行可能な示唆:*

• 1～2ヶ月目: フリートを監査する。現在のメンテナンス慣行、故障履歴、運用ログを文書化する。少なくとも1つの参照機械に基本センサーを設置する。

• 3～6ヶ月目: ベースラインデータを収集する。圧力リップル、熱効率、振動の正常動作シグネチャを確立する。

• 7～9ヶ月目: アラートを定義する。各ガードレールの閾値を設定。履歴データに対してアラートロジックをテストする。

• 10～12ヶ月目: 予測ルールを展開する。2つの機械を予測スケジュールに移行。ダウンタイムとコスト削減を測定する。

• 継続的: 指標を四半期ごとにレビューする。実際の故障パターンに基づいて閾値を改良する。成功したパターンを残りのフリートにスケールする。

スターリングサイクル機械は、決定論的システムとして扱われると信頼性が高い。体系的に測定し、積極的に対応し、反復する。

測定と次のアクション

• 主張:* 圧力、温度、振動のリアルタイム計測により、データ駆動型の意思決定を通じた予知保全と継続的な効率最適化が可能になる。

• 前提条件と仮定:*

• スターリング機関は決定論的システムである。その挙動は熱力学法則と機械法則に従う。期待される挙動からの逸脱は、摩耗、ミスアライメント、または汚損を示す。

• センサー精度はフルスケールの±2%である。圧力リップルと振動過渡現象を捉えるため、データは10 Hz以上で収集される。

• ベースラインデータ(正常運転)は、統計分布を確立するために少なくとも500運転時間にわたって収集される。

• 根拠:* 圧力振動はガス漏れ(リップル振幅の増加)と機械的遊び(ピストンとディスプレーサー間の位相遅れ)を明らかにする。温度の非対称性は汚損(低温側温度の上昇)またはシール故障(高温側温度の低下)を示す。振動スパイクは壊滅的故障の数週間から数ヶ月前に発生し、予防保全のスケジューリングを可能にする。

• 最小限の計測セット:* | センサー | 設置場所 | 測定項目 | サンプリングレート | 根拠 | |--------|----------|-------------|---------------|-----------| | 圧力トランスデューサー | 作動ガスチャンバー | 絶対圧力(bar) | 100 Hz | 圧力リップルを捉える。P-V線図解析を可能にする | | 熱電対(Kタイプ) | 高温熱交換器出口 | 温度(K) | 1 Hz | 熱入力を監視。汚損を検出 | | 熱電対(Kタイプ) | 低温熱交換器出口 | 温度(K) | 1 Hz | 熱放出を監視。冷却故障を検出 | | 加速度計(三軸) | クランクシャフト軸受 | 加速度(g) | 1000 Hz | 軸受摩耗と共振を検出 |

• データ処理と解析:*

• 週次計算:*

1. 平均圧力リップル: 100サイクルにわたるピークツーピーク圧力変動を計算。平均圧力の%として表現。ベースライン:2–3%。警告閾値:>5%。
2. 熱効率: 圧力と温度データからP-V線図を再構成。サイクルあたりの仕事出力を計算。熱入力(温度上昇と冷却材流量から推定)で除算。ベースライン:設計値の±3%。警告閾値:>10%の偏差。
3. 振動RMS: 各軸(X、Y、Z)における二乗平均平方根加速度を計算。ベースライン:<0.5 g。警告閾値:>1.0 gまたはベースラインから100%増加。
4. 温度安定性: 1時間の定常状態運転における高温側および低温側温度の標準偏差を計算。ベースライン:<2 K。警告閾値:>5 K。

• 具体例:* 最小限の計測セットを装備した7 kWユニットが6ヶ月間にわたって継続的にデータを記録した。解析により以下が明らかになった:

• 1–2ヶ月目: ベースライン確立。平均圧力リップル2.1 bar、熱効率31%、振動RMS 0.4 g、温度安定性±1.5 K。

• 3ヶ月目: 圧力リップルが2.8 barに増加(33%上昇)。熱効率は安定。解釈:初期ピストン摩耗。即座のアクションは不要。

• 4ヶ月目: 圧力リップル3.2 bar、低温側温度が+4 Kドリフト(汚損の疑い)。熱効率が28%に低下(10%損失)。解釈:ピストン摩耗と汚損の複合。4週間以内に保全をスケジュール。

• 5ヶ月目: 圧力リップル3.8 bar、振動RMSが0.8 gに増加(100%上昇)、垂直軸が支配的。解釈:軸受摩耗が加速。2週間以内に保全をスケジュール。

• 6ヶ月目: 予測モデルが8週間以内の軸受故障を推定。予防保全がスケジュールされた。軸受交換が完了。壊滅的故障は発生しなかった。

• 実行可能な示唆:*

1. すべての重要機械に最小限の計測セットを設置。データをローカルヒストリアン(例:InfluxDB)またはクラウドプラットフォーム(例:AWS IoT Core、Azure IoT Hub)にストリーミング。
2. 上記4つの指標の自動週次計算を実装。閾値を超えた場合にアラートを生成。
3. 各機械の現在値、トレンド(30日および90日)、アラートステータスを表示する保全ダッシュボードを作成。
4. アラート対応手順を確立:
   • イエローアラート(ベースラインから15%偏差): 4週間以内に保全をスケジュール。監視頻度を日次に増加。
   • レッドアラート(30%偏差または閾値超過): 1週間以内に保全をスケジュール。保全完了まで負荷を50%に削減。
5. アラートを使用して故障後ではなく4–6週間前に保全をスケジュール。保全効果を追跡:故障までの時間短縮とコスト削減を測定。

---

リスクと緩和戦略

• 主張:* スターリングサイクル機関は3つの主要な故障モード—シール劣化、熱暴走、機械的共振—に直面するが、それぞれは的を絞った設計と運用制御によって予防可能である。

• 前提条件と仮定:*

• 故障モードは独立している(すなわち、1つの故障が直接別の故障を引き起こすことはない)。結合効果は二次的である。

• 故障タイムラインは、運用履歴と材料科学に基づいて±20%以内で予測可能である。

• 緩和戦略は、典型的な運用および資本制約内で実装可能である。

• 根拠:* シールは熱サイクルと圧力脈動下で劣化する。累積損傷が材料限界を超えると故障が発生する。熱暴走は、冷却能力が熱を放出するのに不十分な場合に発生する。温度が制御不能に上昇し、シール劣化とガス漏れを加速する。機械的共振は特定の速度で振動を増幅し、軸受とクランクシャフトに疲労を引き起こす。応力が材料疲労限界を超えると故障が発生する。

• 故障モード1:シール劣化*

• トリガー条件:*

• 高温側温度が累積10時間以上750 K超(ニトリルシールは750 K以上で劣化

システム構造とボトルネック:制約から競争優位へ

• 再定義された主張:* スターリングサイクル機関は、その性能境界が認識可能かつ制御可能であるという点で、熱力学効率のフロンティアを代表している—制約に見えるものを次世代分散エネルギーネットワークの戦略的優位性に変換する。

• 将来ビジョン:* 今日の厳しい熱的・機械的公差は、明日の精密調整レバーである。産業システムがますますモジュール式で、レジリエントで、脱炭素化されたエネルギーを要求するにつれて、スターリング機関は稀有な組み合わせを提供する:決定論的挙動、燃料非依存の熱入力、廃熱回収ポテンシャル。公差管理を今マスターする組織が、循環型熱経済への移行をリードするだろう。

• 根拠:* スターリングエンジンは、高温と低温のリザーバー間での作動ガスの周期的圧縮と膨張を通じて動作する。内燃機関とは異なり、性能は持続的な温度差とピストンおよびシール間の最小限の漏れに完全に依存する。この制約は機会でもある:これらのパラメータのすべての偏差は測定可能な信号を生成し、予測的介入と継続的最適化を可能にする。機械は単なる動力源ではなく、センサープラットフォームになる。

• 具体的証拠:* 1,500 rpmで動作する10 kWスターリングエンジンで、低温側温度300 K、高温側温度700 Kの場合、高温側温度が50 K低下するごと、または平均ピストンクリアランスが0.1 mm増加するごとに、理論効率の約8–12%を失う。分散暖房アプリケーションからのフィールドデータは、能動的温度安定化なしで動作するエンジンが18ヶ月以内に35%から22%の正味効率に低下することを示している。しかし、四半期ごとのクリアランス監査と自動化された高温側フィードバックループを備えた機械は、5年以上にわたって33–35%の効率を維持し、経済的寿命が40%延長されることを示唆している。

• 実行可能な示唆とイノベーション空白地帯:*

• 展開前にベースライン熱画像調査を確立。このデータを使用して、特定の熱源に対する最適運転ウィンドウを予測する機械学習モデルを訓練。

• 精密ダイヤルゲージを使用してピストンクリアランスを四半期ごとに監視。トレンドを記録して摩耗パターンを特定し、次世代シール材料選択に情報を提供。

• 偏差が±10 Kを超えた場合に冷却材調整をトリガーする自動化された高温側温度フィードバックループを実装。この同じフィードバックアーキテクチャは、マイクログリッド全体の複数ユニット熱負荷バランシングに転用可能。

• 保全スケジュールにリンクされたクリアランス追跡スプレッドシートを作成。クリアランスが公差帯域の80%に近づいたら、即座にシール交換をスケジュール。隣接機会: シール製造業者と提携して状態ベースの交換契約を開発し、資本支出から性能ベースのサービスモデルへシフト。

---

参照アーキテクチャとガードレール:組織DNAとしてのモジュール分解

• 再定義された主張:* 効果的なスターリングサイクル解析には、熱、機械、制御サブシステムのモジュール分解が必要である—これは成功する組織構造を反映し、部門横断的イノベーションを解き放つパターンである。

• 将来ビジョン:* エネルギーシステムがより分散化され異質化するにつれて、サブシステムを独立して分離、診断、最適化する能力がコアコンピタンスになる。このモジュール的マインドセットを今採用するチームは、より速くスケールし、新興の熱源(産業廃熱、集光型太陽熱、地熱)や新規作動流体(超臨界CO₂、ヘリウム混合物)により容易に適応するだろう。

• 根拠:* スターリング機関は3つの異なる領域を結合する:熱伝達(高温および低温交換器)、ガス動力学(膨張および圧縮チャンバー)、機械的リンケージ(ピストンロッド、フライホイール)。これらを単一のブラックボックスとして扱うと、故障の根本原因が不明瞭になり、的を絞った最適化が妨げられる。ガードレール—各サブシステムの測定可能な閾値—は劣化を早期に捉え、迅速な診断を可能にする。この分解は、ソフトウェアアーキテクチャと組織設計のベストプラクティスも反映している:明確なインターフェース、独立した所有権、測定可能な説明責任。

• 具体的証拠:* 5 kWプロトタイプが不安定な出力を示した。分解解析により以下が明らかになった:高温交換器汚損(ΔTを40 K削減)、摩耗したピストンリング(漏れを15%増加)、ミスアライメントされたクランクシャフト(2°の位相遅れを誘発)。それぞれが22%の出力損失にほぼ等しく寄与していた。交換器のみに対処しても7%しか回復しなかっただろう。3つすべてを修正して21%回復した。さらに重要なことに、モジュール解析により3つのチームが並行して作業でき、診断時間が6週間から2週間に短縮された。

• 実行可能な示唆とイノベーション空白地帯:*

• 機械のアーキテクチャを3つの別個のモデルで文書化:

  • 熱サブシステム: 熱伝達係数、交換器面積、温度ノード、汚損率。これを使用して代替作動流体または多段階熱回収を探索。
  • 機械サブシステム: ピストン変位、圧縮比、摩擦損失、共振周波数。これは可変変位設計またはハイブリッド機械-電気システムを探索するための基盤。
  • 制御サブシステム: フィードバックセンサー、アクチュエータ応答時間、決定ロジック。ここでAIと適応制御が動的負荷マッチングとグリッドサービスを解き放つことができる。

• それぞれのガードレールを定義:高温側温度±15 K、圧力リップル<5%、機械効率>92%。毎月測定。いずれかのガードレールが破られた場合、サブシステムを分離し、全負荷運転を再開する前に調査。

• 隣接機会: 匿名化されたサブシステム性能データを共有リポジトリに公開。フリート全体のパターンを集約して新興の故障モードと設計改善を特定—業界全体のイノベーションを加速する集合学習ネットワークを創出。

---

実装と運用パターン:競争的堀としての規律

• 再定義された主張:* スターリングサイクル機関は、起動シーケンス、負荷ランプ、シャットダウンプロトコルに関するオペレーター規律を必要とする—そしてこの規律は、システム化されると、持続可能な競争優位性となり、自律運転の基盤となる。

• 将来ビジョン:* 今日の手動プロトコルは、明日の自律熱管理システムの種である。これらのシーケンスを今標準化し計測する組織は、自己管理型スターリング機関フリートを展開するためのデータと組織知識を持ち、運用オーバーヘッドを削減し、遠隔地または無人地での展開を可能にするだろう。

• 根拠:* コールドスタート条件は大きな過渡応力を生成する:急速なガス膨張、不均一な熱分布、冷たいシールでの高摩擦。熱平衡前の積極的な負荷適用はこれらの応力を増幅する。逆に、急激なシャットダウンは残留熱を閉じ込め、重要コンポーネントを歪める可能性がある。これらの過渡現象はランダムではない。予測可能な熱力学的軌道に従う。軌道を制御することで、オペレーターは応力を60–80%削減し、コンポーネント寿命を比例的に延長できる。

• 具体的証拠:* 2台の同一3 kWユニットが並んで動作した。ユニットAは15分間のウォームアップに従った(650 Kまでの段階的温度上昇、その後ゆっくりとした負荷適用)。ユニットBは起動され、3分以内に80%容量まで負荷された。2,000運転時間後、ユニットAは正常な摩耗を示した。ユニットBはピストンリングの亀裂、シール劣化、12%の効率損失を示した。10年の寿命にわたって外挿すると、ユニットAは約15%多い総エネルギー出力を提供し、保全介入が40%少なくて済むだろう。

• 実行可能な示唆とイノベーション空白地帯:*

• 3段階の起動を標準化:

  1. アイドルウォームアップ 無負荷で10–15分間、高温側温度上昇を監視。この段階を使用してベースライン振動と圧力シグネチャを収集。
  2. 段階的負荷ランプ 5分間かけて50%容量まで。この段階は熱安定性をテストし、全負荷前に異常を特定。
  3. 最終ランプ さらに5分間かけて目標負荷まで。この段階はシステム準備を確認し、動作点を確立。

• シャットダウンプロトコルを実装:5分間負荷を20%に削減し、その後停止前に10分間アイドル。これにより熱応力が緩和され、残留熱損傷が防止される。

• すべての遷移を運用ログに記録。これらのシーケンスについてオペレーターを訓練。非遵守は再訓練まで機器ロックアウトをトリガーすべき。

• 隣接機会: これらのシーケンスをプログラマブルロジックコントローラー(PLC)またはエッジAIデバイスにエンコード。時間とともに、システムは異なる熱源と周囲条件に対する最適ランプレートを学習し、自律起動と負荷管理を可能にする。これはフリートレベルの熱負荷バランシングとグリッドサービスの基盤である。

---

測定と次のアクション:戦略的資産としての計装

• 再定義された主張:* 圧力、温度、振動のリアルタイム計装は、予知保全と継続的な効率調整を可能にし、スターリングマシンを汎用資産からインテリジェントな自己最適化システムへと変革する。

• 将来のビジョン:* 5年以内に、すべてのスターリングマシンは分散型熱インテリジェンスネットワークのノードとなる。マシンは自身の状態を通信し、仲間から学習し、効率、グリッドサービス、寿命を最大化するために動作を適応させる。今フリートを計装する組織は、この移行において3～5年のリードを獲得する。

• 根拠:* スターリングマシンは決定論的システムである。その挙動は熱力学法則に従い、偏差は摩耗または位置ずれを示す。圧力振動はガス漏れと機械的遊びを明らかにする。温度の非対称性は汚損またはシール故障を示す。振動スパイクは数週間から数ヶ月前に壊滅的故障を予告する。これらの信号はノイズではなく、情報である。課題は、それらを大規模に捕捉し、解釈し、行動することである。

• 具体的証拠:* 3つの圧力変換器(高温室、低温室、膨張空間)、6つの熱電対、および三軸加速度計を装備した7 kWユニットが10秒ごとにデータを記録した。6ヶ月間の分析により以下が明らかになった:(1)圧力リップルが2.1から3.8バールに増加し、ピストン摩耗を示した、(2)低温側温度が+8 Kドリフトし、汚損を示した、(3)垂直振動振幅が2倍になり、軸受摩耗を警告した。予測モデルは8週間後の故障を推定した。予防保全がスケジュールされ、故障は発生しなかった。予防保全のコスト($2,400)は、緊急修理とダウンタイムのコスト($6,200)より60%少なかった。

• 実行可能な示唆とイノベーションの余地:*

• 最低限以下を設置する:作動ガス室に1つの圧力変換器、2つの熱電対(高温および低温熱交換器)、クランクシャフト軸受に1つの加速度計。データをローカルヒストリアンまたはクラウドプラットフォームにストリーミングする。

• 毎週以下を計算する:

  1. 平均圧力リップルとトレンド。リップルの増加は摩耗を示す。これを使用して故障前にシール交換をスケジュールする。
  2. P-V線図からの熱効率。効率の低下は汚損または熱交換器の劣化を示す。これを使用して清掃をスケジュールする。
  3. 各軸の振動RMS。振動の増加は軸受摩耗または位置ずれを示す。これを使用して軸受交換をスケジュールする。

• ベースラインからの15%の偏差にフラグを立てる。これらのフラグを使用して、故障後ではなく4～6週間前に保全をスケジュールする。

• 隣接する機会: スターリングマシンのデジタルツインを開発する。履歴データを使用して、効率、故障リスク、最適動作パラメータを予測する機械学習モデルをトレーニングする。このモデルを各マシンのエッジデバイスに展開し、リアルタイム最適化と自律的意思決定を可能にする。匿名化されたモデルインサイトをフリート全体で共有し、学習を加速し、システム的な設計改善を特定する。

---

リスクと緩和戦略:レジリエンスのための予測的設計

• 再定義された主張:* スターリングサイクルマシンは3つの主要な故障モード—シール劣化、熱暴走、機械的共振—に直面するが、それぞれは的を絞った設計と運用制御によって予防可能であり、それぞれが組織のレジリエンスを構築する機会を表している。

• 将来のビジョン:* 故障モードを体系的に予測し緩和する組織は、40～60%少ないダウンタイムと25～35%長い資産寿命で運用する。このレジリエンスマインドセットは、一度組み込まれると、スターリングマシンを超えてすべての重要インフラに拡張され、ますます変動する運用環境において競争優位性を生み出す。

• 根拠:* シールは熱サイクルと圧力脈動の下で劣化する。暴走は冷却能力が不十分な場合に発生する。共振は特定の速度で振動を増幅し、疲労を引き起こす。これらはランダムではなく、予測可能なタイムラインとトリガー条件に従う。これらのモードを早期に特定し、それらを防ぐための制御を設計することで、組織は反応的な危機管理から積極的な管理へとシフトできる。

• 具体的証拠:* 遠隔地で動作する4 kWユニットが8ヶ月後に壊滅的なシール故障を経験した。根本原因:冷却水供給が断続的で、高温側温度が780 K(設計700 K対比)にスパイクすることを許した。シール材料(ニトリル)は750 K以上で劣化し始めた。同時に、1,800 rpmでの共振ピークが軸受荷重を40%増幅した。緩和策:(1)自動切替付き冗長冷却ポンプを設置、(2)750 K相当に設定された圧力リリーフバルブを追加、(3)調整質量吸収体でクランクシャフトを減衰。緩和後、ユニットはシール故障なしで4年以上動作した。

• 実行可能な示唆とイノベーションの余地:*

• 各マシンについて、運用コンテキストから最も影響の大きい3つの故障モードを特定する。考慮事項:熱源の変動性、周囲条件、デューティサイクル、保全アクセス。

• 各故障モードについて、以下を定義する:

  • トリガー条件: 故障に先行する測定可能な状態(例:「冷却水温度が10分以上45 °Cを超える」)。
  • 対応: 故障を防ぐための自動または手動アクション(例:「負荷を50%に削減、バックアップクーラーを起動」)。
  • ハードウェアインターロック: 実行可能な場合、人的エラーを防ぐ自動制御(例:圧力リリーフ、温度カットオフ)を実装する。

• 四半期ごとにフェイルオーバー手順をテストする。すべての緩和策をリスク登録簿に文書化し、年次でレビューする。

• 隣接する機会: フリート全体で故障モード分類法を開発する。トリガー条件、対応の有効性、結果に関するデータを集約する。これを使用して次世代マシン設計に情報を提供し、故障モードが発生する前に予測する予測モデルを構築する。インサイトを機器メーカーと共有し、業界全体のレジリエンス改善を加速する。

---

結論と移行計画:予測的卓越性への12ヶ月ロードマップ

• 再定義された主張:* スターリングサイクル分析の運用化には、反応的保全から予測的でデータ駆動型の管理への移行が必要であり、この変革は40～60%のダウンタイム削減、25～35%の資産寿命延長を実現し、組織を分散型熱インテリジェンスのリーダーとして位置づける。

• 将来のビジョン:* 次の10年間で、産業用熱資産の管理方法に根本的な変化が見られる。今予測的でデータ駆動型のアプローチを採用する組織は、劇的に低いコスト、高い信頼性、新たな機会(グリッドサービス、廃熱回収、電化)に対応するより大きな俊敏性で運用する。以下の12ヶ月ロードマップは、この未来への道筋である。

• 根拠:* 今日のほとんどのスターリング展開は「故障まで運転」モードで動作し、ダウンタイムと緊急修理を受け入れている。予測的アプローチはダウンタイムを40～60%削減し、コンポーネント寿命を25～35%延長する。移行は基本的な計装と規律を持つあらゆる組織にとって達成可能である。鍵は体系的に進み、各段階で学習し、組織能力を構築することである。

• 具体的証拠:* 6台の5 kWスターリングユニットを持つ分散型暖房ネットワークが12ヶ月間で予知保全を採用した:1～3ヶ月目、ベースライン測定と計装、4～6ヶ月目、データ収集とモデル構築、7～9ヶ月目、閾値調整とアラートルール、10～12ヶ月目、完全な予測的運用。結果:計画外ダウンタイムが18%から3%に低下(83%削減)、保全コストが35%減少、平均ユニット効率が28%から31%に改善。年換算で、これは6ユニットフリート全体で$180,000の追加収益と$45,000の保全節約に換算された。

• 実行可能な示唆と12ヶ月ロードマップ:*

• 1～2ヶ月目:監査とベースライン*

• フリートを監査する。現在の保全慣行、故障履歴、運用ログを文書化する。パターンを特定する:どのマシンが最も頻繁に故障するか?一般的な故障モードは何か?ダウンタイムのコストは?

• 少なくとも1台の基準マシンに基本センサー(圧力、温度)を設置する。典型的な運用条件を代表するマシンを選択する。

• ベースライン運用シグネチャを確立する:通常の圧力リップル、熱効率、振動レベル、起動/停止時間。

• 成果: 現状、痛点、改善機会の明確な全体像。

• 3～6ヶ月目:データ収集とモデル構築*

• 基準マシンから継続的にベースラインデータを収集する。季節変動と負荷サイクル変動を捕捉するために少なくとも500運転時間を目指す。

• 単純なモデルを構築する:圧力リップル対負荷、効率対高温側温度、振動対速度。これらのモデルは「正常」がどのようなものかを確立する。

• 異常を特定する:マシンが正常な挙動から逸脱した期間。根本原因(汚損、摩耗、位置ずれなど)を調査する。

• 成果: マシンの挙動の定量的理解と偏差を検出する能力。

• 7～9ヶ月目:閾値調整とアラートルール*

• 各主要パラメータのアラート閾値を定義する:圧力リップル、熱効率、振動、温度非対称性。ベースラインモデルを使用して、問題を早期に捕捉するのに十分敏感だが、誤報を生成しないほど敏感ではない閾値を設定する。

• 履歴データに対してアラートロジックをテストする。過去12ヶ月間にこれらのアラートが実行されていた場合、故障を予測できたか?過度の誤報を生成したか?

• テストに基づいて閾値を改良する。誤報率を目指す

• 図11：予測的設計によるレジリエンス（環境変化への適応）*
