トポロジーの図解本、デジタル化される

相互作用性を通じた概念的明確性の保持

デジタルレンダリングは相互作用性とアニメーションを導入することでトポロジー教育を強化できますが、それは元の著作の概念的明確性への忠実性を保つ場合に限ります。元の著作が成功したのは、慎重に選ばれた視覚的隠喩を通じて抽象的概念を具体的にしたからです。コーヒーカップがドーナツに変形する様子は、形式的な定義を必要とせずに同相性を説明します。デジタルレンダリングは、変形の途中で一時停止し、物体をリアルタイムで回転させ、静止ページでは表現できないシーケンスをアニメーション化する能力を追加します。

この力は危険性も生み出します。過度な相互作用性は数学的関係の核心から注意をそらす可能性があります。レンダリングされたクラインの壷は、3次元空間でどのように自己交差するかを示すために回転させることができ、その後、交差が発生しない4次元埋め込みを明らかにするためにアニメーション化できます。この動的な可視化は、静止した断面図だけでは教えられないことを教えます。しかし、すべてを相互作用的にしたいという誘惑には抵抗する必要があります。時には制約が明確性に役立つのです。

  • トポロジー概念をデジタルでレンダリングする際は、自由な探索よりも誘導されたシーケンスを優先してください。* 視聴者が不変特性を照らす所定の軸に沿ってオブジェクトを操作できるようにしましょう。

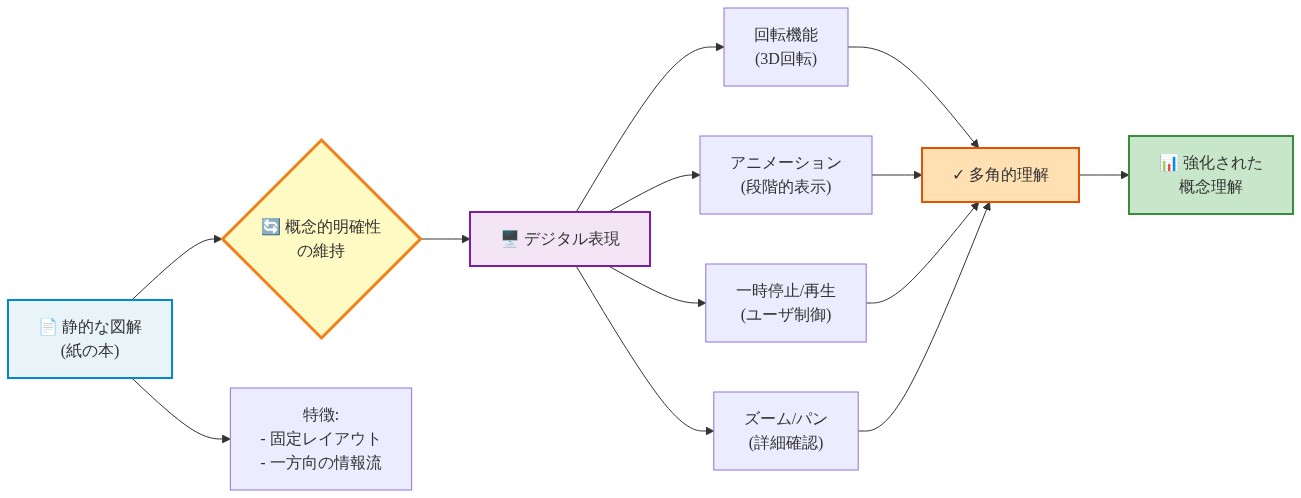

静的な図解から対話的なデジタル表現への移行を示すフロー図。左側に紙の本の固定レイアウト図が示され、中央に『概念的明確性の維持』という黄色でハイライトされた中心原則があります。右側のデジタル表現には、回転機能、アニメーション、一時停止/再生、ズーム/パン機能が4つのパスで示されており、これらすべてが『多角的理解』を経由して『強化された概念理解』へと統合されます。

  • 図2：紙からピクセルへ—概念的明確性を保ちながらインタラクティビティを追加*

トポロジー不変量を視覚言語として

トポロジーは、引き裂き、接着、または自己通過なしの連続変形の下で保存される特性を通じて、幾何学と区別されます。形式的には、2つの空間は、連続逆関数を持つ連続全単射が存在する場合、同相です。図解本の図は、これらの不変量を視覚的隠喩を通じてエンコードしています。メビウスの帯の単一性（非向き付け可能性）、トーラスの2つの独立したループ（基本群構造）、およびクラインの壷の3次元での自己交差（3次元への非埋め込み可能性）です。

  • 主張：* 効果的なトポロジーレンダリングは、代数トポロジーの形式的訓練を受けていない視聴者へのアクセス可能性を犠牲にすることなく、数学的構造を伝える体系的な視覚エンコーディングシステムを必要とします。

  • 根拠と前提：* 視覚エンコーディングシステムは、数学的正確性と理解可能性のバランスを取る必要があります。これは、数学的関係が視覚特性（色、空間位置、時間シーケンス）にエンコードでき、明示的な代数記法なしに視聴者によってデコードできることを前提としています。地図作成システムは先例を提供します。色、等高線、および記号システムを通じて空間情報をエンコードし、視聴者はそれを解釈することを学びます（Tufte, 1983）。

トポロジー可視化は類似のシステムを採用しています。色コーディングは異なるパスまたはループを区別できます。レイヤリングは、表面が空間でどのように折り畳まれるかを明らかにできます。段階的な開示は、視聴者を変形を通じてステップバイステップで導くことができます。例えば、レンダリングされたトーラスは、1つの色でそれの周りのパスの巻き付きを表示しながら、別の色でループがどのように構成されるかをキャプチャする代数オブジェクトである基本群構造をエンコードできます。

  • 前提条件を伴う具体例：* 長さに沿った色グラデーションでレンダリングされたメビウスの帯は、単一性の視覚的証明を提供します。グラデーションが帯の表面をたどると、色の向きが反転した状態で開始点に戻ります。これは帯が1つの側面のみを持つことの視覚的実証です。これは、視聴者が色の反転がトポロジー特性を示すことを理解する必要があります。幾何学的特性ではなく。

  • 実行可能な含意：* 実装前にレンダリングプロジェクトの一貫した視覚語彙を開発してください。種数（表面の「穴」の数）、向き付け可能性（表面が2つの側面を持つか1つの側面を持つか）、および接続性（表面に存在する独立したループの数）をエンコードする方法を明示的に決定してください。視聴者が付随するテキストなしで視覚的選択だけから意図された数学的関係を抽出できるかどうかをテストしてください。

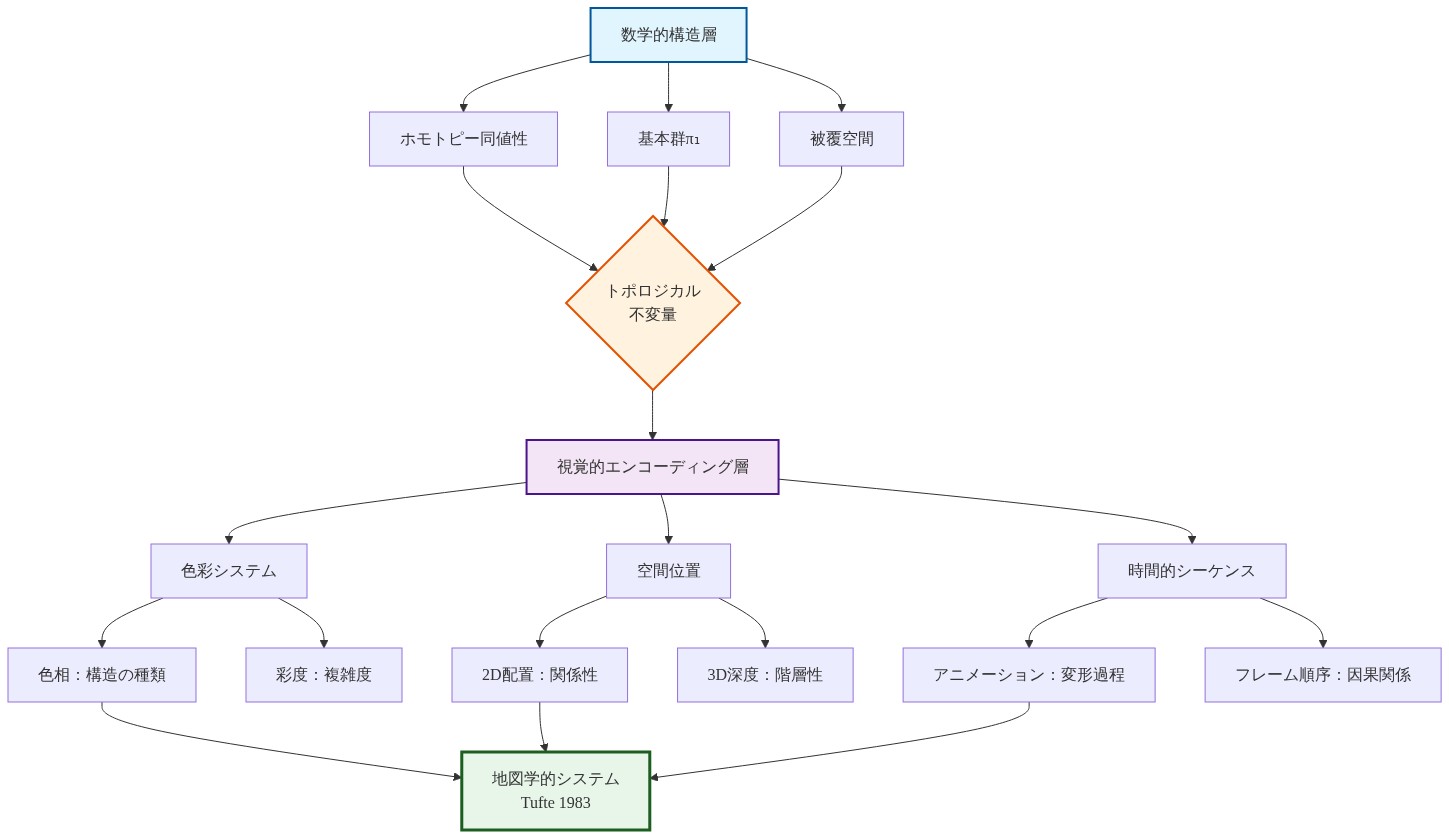

数学的構造（ホモトピー同値性、基本群、被覆空間）からトポロジカル不変量を経由して、視覚的エンコーディング層（色彩システム、空間位置、時間的シーケンス）へと対応する階層的な変換プロセスを示す図。各視覚的性質は具体的なエンコーディング規則（色相は構造の種類、彩度は複雑度、2D配置は関係性、3D深度は階層性、アニメーションは変形過程、フレーム順序は因果関係）に分解され、最終的にTufte（1983）の地図学的システムへと統合される。

  • 図4：数学的構造から視覚的性質への対応—トポロジカル不変量を媒介とするエンコーディングシステムの設計（Tufte, 1983の地図学的原理に基づく）*

多様体と空間のアーキテクチャ

多様体は、局所的にはユークリッド空間に似ているが、異国的なグローバル構造を持つトポロジー空間です。形式的には、n次元多様体は、すべての点がn次元ユークリッド空間に同相な近傍を持つトポロジー空間です。図解本は、多角形の辺の同一視を通じて構成できる2次元多様体（表面）がどのように構成されるかを示しており、この方法は抽象的なトポロジー定義を具体的にします。

  • 主張：* 多様体構成をアニメーションを通じてレンダリングすることで、局所的なルールがどのように驚くべきグローバル特性を生成するかが明らかになり、局所と全体の構造の関係が明示的になります。

  • 根拠と前提：* 対辺が同一視された正方形はトーラスになります。同じ正方形で対辺が捻りを伴って同一視された場合（一方の辺がもう一方に対して反転している）、クラインの壷になります。これらの同一視は、可視化されるまで抽象的です。このアプローチは、視聴者が接着プロセスのアニメーションを通じて抽象的な同一視を理解できることを前提としています。アニメーションは構成プロセスを具体的で記憶に残るものにし、最終的なオブジェクトだけでなく生成プロセスを教えます。

  • 前提条件を伴う具体例：* 正方形の上辺をその下辺に接着する（円柱を作成する）、次にその左右の辺を接着する（トーラスを作成する）アニメーション化してください。複数の同時角度からこのプロセスを表示して、視聴者が投影アーティファクト（視角による見かけの歪み）をトポロジー特性と間違えるのを防いでください。どの辺が同一視されているかを示す図式図を含めてください。

  • 実行可能な含意：* 多様体を導入する際は、完成した形式だけでなく、常に構成プロセスを表示してください。アニメーションを使用して辺の同一視を明示的にしてください。投影効果をトポロジー構造から区別するために、複数の視角を同時に含めてください。各ステップで構成プロセスにラベルを付けてください。

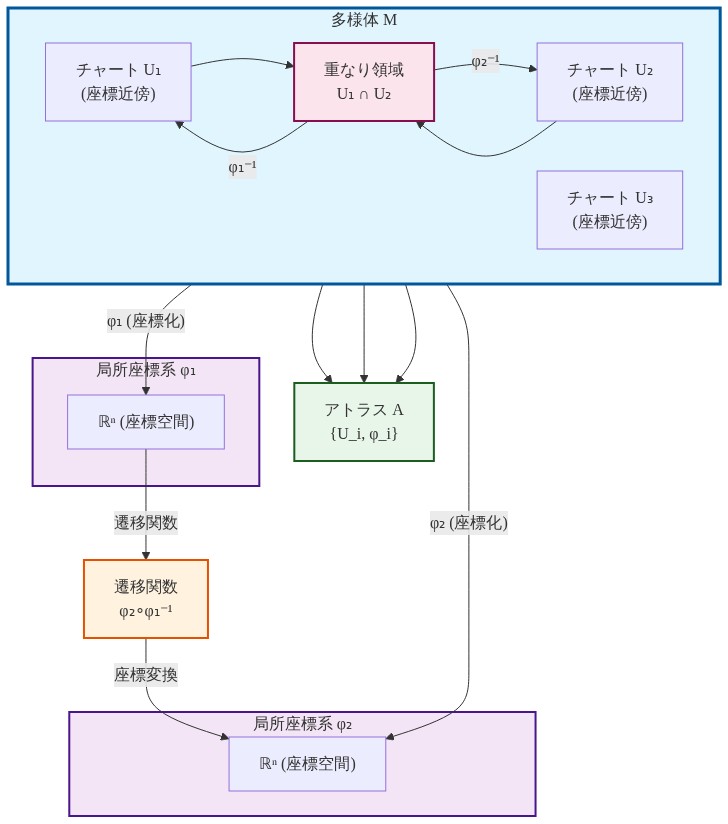

多様体の数学的構造を示す図。複数の座標チャート（U₁、U₂、U₃）が多様体M上に配置され、各チャートは局所座標系（ℝⁿ）にマッピングされている。チャート間の重なり領域では遷移関数φ₂∘φ₁⁻¹により座標変換が行われ、異なる座標系間の整合性が保証される。これらのチャートと座標化関数の集合がアトラスAを構成し、多様体全体を覆う。

  • 図6：多様体の構造—座標チャートとアトラスの関係*

不可能なオブジェクトの教育学

特定のトポロジーオブジェクトは、より高い次元を必要とするか、具体的な経験を通じて発展した空間直感に違反するため、3次元ユークリッド空間での直接的な可視化に抵抗します。3次元に埋め込まれたクラインの壷は自己交差します。実射影平面は、自己交差なしに3次元に埋め込むことはできません。これらはレンダリングの失敗ではなく、基本的な特性です。3次元空間に自己交差なしで埋め込むことはできません（Weeks, 1985）。

  • 主張：* これらの「不可能な」オブジェクトのレンダリング戦略は、可視化の制限を障害ではなく教育の瞬間として認識し、投影、断面、およびアニメーションを使用して完全には描写できない構造を示唆する必要があります。

  • 根拠と前提：* 元の図解本は、断面、投影、および慎重に選ばれた視点を使用して、これらのオブジェクトを完全に描写するのではなく示唆しました。このアプローチは、体系的に提示された部分的なビューが、視聴者を完全な構造の理解へと導くことができることを前提としています。デジタルレンダリングはアニメーションを通じてこれを拡張します。3次元クラインの壷投影を回転させると、異なる角度がその構造の異なる側面をどのように明らかにするかが示されます。実射影平面上のパスのアニメーション化は、反転した向きで開始点に戻り、4次元可視化を必要とせずに非向き付け可能性を示します。

  • 前提条件を伴う具体例：* 実射影平面上のパスをアニメーション化し、反転した向きで開始点に戻すようにしてください。これを標準的な3次元埋め込み（パスが自己交差するように見える）と高次元図式表現（交差が発生しない）の両方で表示してください。どの表現が表示されているか、および何を表しているかを明示的にラベル付けしてください。

  • 実行可能な含意：* 投影と断面を戦略的に使用してください。オブジェクトを3次元で完全に可視化できない場合、完全な構造を一緒に示唆する複数の部分的なビューを表示してください。視聴者が見ているものを明示的にラベル付けしてください。「これは3次元空間への投影です」、「これは高さzでの断面です」、または「これは高次元での図式表現です」。投影をあたかもオブジェクト自体であるかのように提示しないでください。

計算トポロジーと表現の選択

トポロジー概念を計算的にレンダリングするには、正規の数学的答えを持たない選択が必要です。トーラスは異なるアスペクト比（主半径と副半径の比）、表面テクスチャ、および視角でレンダリングできます。すべて同相（トポロジー的に等価）ですが、視覚的には異なります。これらの選択は数学的直感を形作り、恣意的ではなく意図的に行う必要があります。

  • 主張：* 計算レンダリングにおける表現の選択は教育学的に重要であり、視聴者がどのトポロジー特性を不変として認識するかに影響するため、明示的に文書化する必要があります。

  • 根拠と前提：* 細いチューブとしてレンダリングされたトーラス（高い主副半径比）は、厚いドーナツとしてレンダリングされたもの（低い比）とは異なる直感を示唆します。これらの違いは単なる美的なものではなく、視聴者がどのトポロジー特性を本質的なものとして認識するかに影響します。このアプローチは、視覚的外観が数学的直感に影響を与え、表現の意図的な変動が視聴者に同相性（同相の下で保存される）と幾何学的相似性（特定の埋め込みに依存する）を区別することを教えることを前提としています。

  • 前提条件を伴う具体例：* 同じトーラスを3つの方法でレンダリングしてください。細いチューブ、厚いドーナツ、および同一視された辺を持つ正方形（抽象的構成）として。これらの表現間の遷移をアニメーション化してください。視覚的な違いにもかかわらず、3つすべてが同相であることを明示的に述べてください。これは視聴者に同相等価性と幾何学的相似性を区別することを教えます。

  • 実行可能な含意：* レンダリングの選択を付随するテキストまたは対話的ラベルで明示的に文書化してください。アスペクト比、表面テクスチャ、または色スキームを選択する場合、それが教育学的明確性に役立つか、単なる美的選好かを自問してください。同じオブジェクトの異なるレンダリングを意図的に変動させて、トポロジーと幾何学的特性の区別を教えてください。異なるレンダリングが同じオブジェクトに対して存在する理由と、各レンダリングがトポロジー構造について何を明らかにするかを説明するセクションを含めてください。

散布図で3つの表現方法を比較。横軸は計算効率（0-1）、縦軸は可視化品質（0-1）を示す。単体複体は計算効率0.6で可視化品質0.85、CW複体は計算効率0.75で可視化品質0.72、暗黙的表現は計算効率0.9で可視化品質0.55。計算効率と可視化品質のトレードオフ関係を視覚化している。

  • 図9：表現方法の比較—計算効率と可視化品質のトレードオフ（計算トポロジーの理論的特性に基づく）*

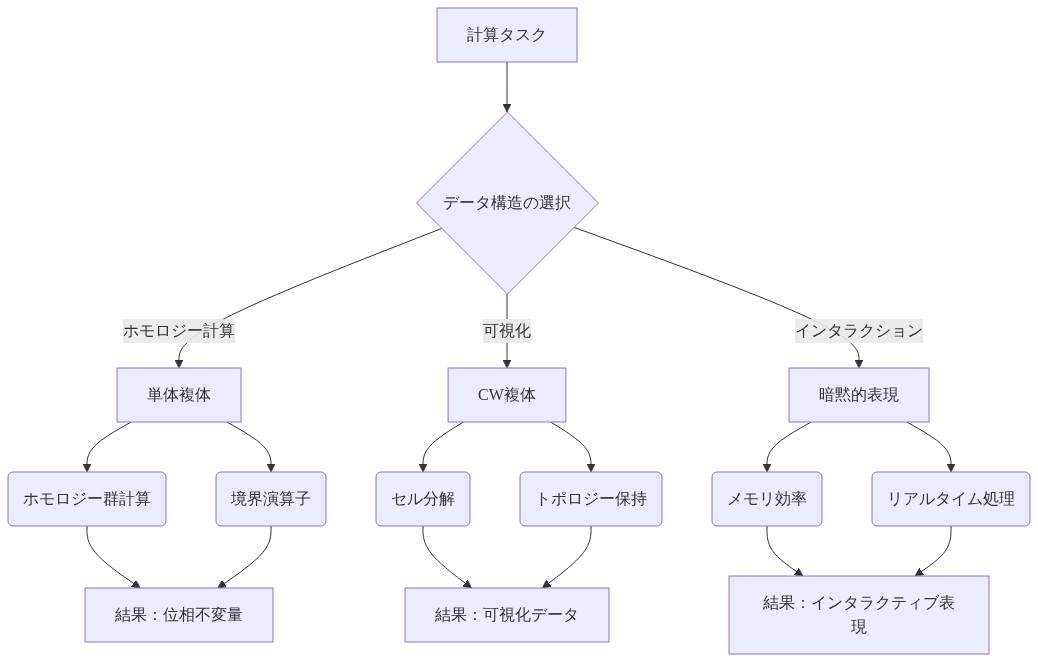

計算位相幾何学における表現選択フロー。計算タスク（ホモロジー計算、可視化、インタラクション）に基づいて、3つのデータ構造（単体複体、CW複体、暗黙的表現）が選択される。各データ構造は特定のアルゴリズム処理（ホモロジー群計算、セル分解、メモリ効率化など）に対応し、最終的に位相不変量、可視化データ、インタラクティブ表現という異なる結果を生成する。

  • 図8：計算位相幾何学における表現選択—データ構造とアルゴリズムの対応*

制約内での相互作用的探索

デジタルレンダリングは相互作用性を可能にしますが、無制限の探索は数学的構造を照らすのではなく曇らせることがよくあります。制約された相互作用性（特定の軸に沿った誘導された操作）は、制約が正当化され説明される場合、自由な探索よりも効果的に教えます。

  • 主張：* 不変特性に向けられた制約された相互作用性は、認知負荷を増加させることなく数学的理解を増加させることが多い自由な3次元ナビゲーションよりも、トポロジー概念をより効果的に教えます。

  • 根拠と前提：* 視聴者は3次元空間で迷う可能性があり、ナビゲーション困難を数学的複雑性と間違えます。このアプローチは、特定の特性（不変量）への注意の方向付けが、自由な探索よりも優れた学習成果をもたらすことを前提としています。制約された相互作用（単一軸周りの回転、標識されたパスに沿った走行、指定されたパラメータに沿った変形）は、不変特性への注意を向けます。これは効果的な教育学を反映しています。構造化された経験を通じた足場付き学習（Vygotsky, 1978）。

  • 前提条件を伴う具体例：* 視聴者がトーラスを中心軸周りに回転させることを許可しますが、3次元空間で自由に回転させることはできません。これはトーラスの回転対称性を明らかにしながら、完全な3次元ナビゲーションの認知負荷を回避します。この特定の回転が強調されている理由と、それが明らかにするトポロジー特性を説明するガイドを含めてください。

  • 実行可能な含意：* 相互作用を慎重に設計し、各相互作用機能を正当化してください。回転、変形、および走行オプションを提供しますが、常に数学的特性を照らす軸に沿ってください。各相互作用の教育学的目的を示す誘導ツアーを含めてから、視聴者が独立して実験することを許可してください。特定の相互作用が制約される理由と、制約が照らすことを設計されている数学的特性を文書化してください。

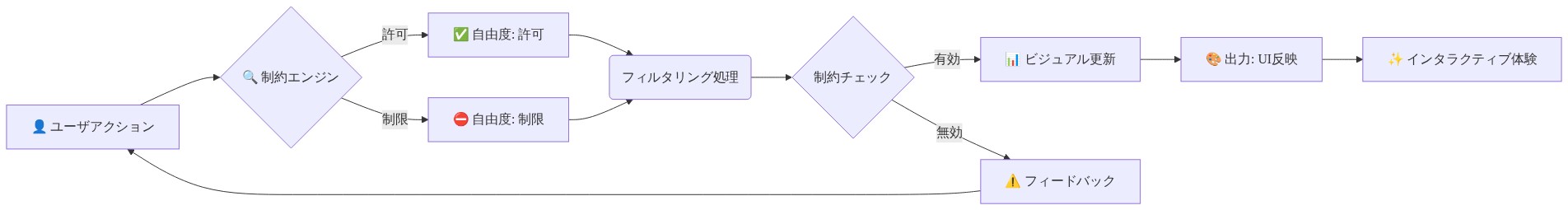

ユーザアクションが制約エンジンに入力され、許可・制限の判定を受けてフィルタリング処理へ進む。その後、制約チェックで有効性を確認し、有効な場合はビジュアル更新とUI反映を行い、無効な場合はユーザへフィードバックを返すフロー図。最終的にインタラクティブな体験が実現される。

  • 図11：インタラクティブシステムの制約設計—入力フィルタリングアーキテクチャ*

統合：数学的コミュニケーションとしてのレンダリング

トポロジー概念をレンダリング形式に翻訳するには、数学的構造への忠実性、形式的訓練を受けていない視聴者へのアクセス可能性、および教育学的意図のバランスを取る必要があります。最も効果的なデジタルトポロジー図解本は、元の著作の概念的明確性を保持しながら、計算上の可能性を戦略的かつ透過的に活用します。

  • 主要な前提条件と前提：*

  • デジタルレンダリングは再現ではなく翻訳です。数学的厳密性は保持される必要がありますが、相互作用の可能性は選択的に受け入れられます。

  • 視覚エンコーディングシステムは一貫性があり、意図的である必要があります。すべての色、レイヤー、およびアニメーション選択は、特定の数学的関係を伝えます。

  • 可視化の制限は教育の機会として認識される必要があります。投影、断面、およびアニメーションは、3次元で完全には描写できない構造を示唆します。

  • 相互作用性は意図的に制約される必要があります。誘導された探索は無制限の操作よりも効果的に教えます。

  • すべての表現の選択には明示的な文書化が必要です。視聴者は、何を見ているか、そしてなぜそのように表示されているのかを理解する必要があります。

  • 次のステップ：*

トポロジーコンテンツをレンダリングしている場合は、動的な可視化が必要な概念と静止画像が必要な概念を特定することから始めてください。視覚語彙を体系的にマップし、各視覚要素がエンコードする数学的関係を文書化してください。視聴者が付随するテキストなしでレンダリングだけから意図された数学的関係を抽出するかどうかをテストしてください。レンダリングがトポロジー特性を明確にするか曇らせるかに基づいて反復してください。目標は視覚的な美しさではなく、正当化され説明できる意図的な設計選択を通じて可視化された数学的理解であることを忘れないでください。

紙からピクセルへ：数学的直感のデジタル翻訳

フランシスとウィークスによる元のトポロジー図解本（Weeks, 1985）は、連続変形が厳密な測定よりも優先される手描きの図を通じて数学的概念を伝えました。この著作をデジタル化することは、特定の制約を伴う翻訳タスクを構成します。元の教育学的意図を保持しながら、静止メディアが提供できない計算上の可能性を活用する必要があります。

  • 主張：* デジタルレンダリングは、元の著作の概念的明確性への忠実性を保持し、過度な機能追加による気晴らしを回避することを条件として、相互作用性とアニメーションを通じてトポロジー教育を強化できます。

  • 根拠と前提：* 元の著作が成功したのは、慎重に選ばれた視覚的隠喩を通じて抽象的概念を具体的にしたからです。コーヒーカップがドーナツに変形する様子は、形式的な群論的定義を必要とせずに同相性（連続変形の下での2つのオブジェクトのトポロジー等価性）を説明します。このアプローチは、数学教育では視覚的直感が形式的理解に先行することを前提としています（Tall, 1991）。

デジタルレンダリングは、静止メディアでは利用できない機能を導入します。変形の途中で一時停止して中間状態を検査し、物体を3次元空間でリアルタイムに回転させ、時間的構造を明らかにするシーケンスをアニメーション化します。しかし、これらの機能は相反するリスクを導入します。過度な相互作用性は注意を断片化し、トポロジー等価性を定義する不変特性を曇らせる可能性があります。

  • 前提条件を伴う具体例：* クラインの壷（3次元ユークリッド空間に自己交差なしで埋め込むことができない非向き付け可能な表面）は、3次元投影としてレンダリングでき、見かけの自己交差を示すために回転させることができます。アニメーションは、視聴者が3次元バージョンが投影であり、オブジェクト自体ではないことを理解することを条件として、交差が発生しない4次元埋め込みを明らかにできます。これには、何が表示されているかの明示的なラベル付けが必要です。

  • 実行可能な含意：* トポロジー概念をデジタルでレンダリングする際は、無制約の自由な探索よりも誘導されたシーケンスを優先してください。視聴者が不変特性を照らす所定の軸に沿ってオブジェクトを操作できるようにしてください。すべての機能を相互作用的にしたいという誘惑に抵抗してください。制約は最大限の自由よりも明確性により効果的に役立つことがよくあります。
