国の電力網を紹介するポスターの設計

インフラストラクチャからアートへ：電力流通の視覚言語

電力網は、現代経済の基盤となるエネルギーインフラを提供しているにもかかわらず、ほとんどの市民にとって機能的に見えない存在です。グリッドトポロジーデータをポスター品質の可視化に変換することは、二重の機能を果たします。技術インフラを公共コミュニケーションとしてアクセス可能にしながら、分析的精度を保持することです。国家規模の電力網ポスターは、経済活動の基盤にある構造的アーキテクチャ、特に送電回廊、発電クラスター、負荷中心を、画面寸法と実時間更新サイクルに制約されたオペレーショナルダッシュボードでは効果的に伝達できない形式で明らかにします。

グリッド可視化における美的および表現的選択は、単なる装飾的機能ではなく、実質的な分析的含意を持ちます。電圧分類による色分け、送電容量定格に比例した線の太さ、発電施設の定格容量に対応したノードサイズは、視覚的符号化システムを確立します。ミニマリストなトポロジーレイアウトはネットワーク接続性と冗長性パターンを強調し、地理的に固定されたデザインはインフラと人口分布の間の空間的関係を明らかにします。これらの表現的選択は、視聴者が電力システムの構造と脆弱性に関して抽出する解釈可能な情報を根本的に決定します。

ドイツの電力網を大判ポスターとして可視化することを考えてみてください。歴史的な発電インフラの脊椎が南北方向に走っており（歴史的に石炭依存）、新興の洋上風力接続ポイントと分散型太陽光統合位置が即座に明らかになります。同じグリッドを純粋なトポロジーと地理的オーバーレイとしてレンダリングすると、異なる分析的ナラティブが伝達されます。一方はネットワーク接続性と冗長性を強調し、もう一方は送電距離依存性と地理的脆弱性集中を露出させます。

オープンソース可視化フレームワーク（PyPSA、pandapower、NetworkX）は、グリッド可視化への技術的障壁を低下させました。この民主化により、市民、政策立案者、エンジニアは専門的なGIS専門知識なしにグリッド表現を生成できます。ただし、データ取得は多くの管轄区域で重大な制約のままです。ポスター形式の永続性と大規模プレゼンテーションは、はかないスクリーンベースのダッシュボードが促進できない継続的な検査を促進します。

技術アーキテクチャ：生データからレンダリング可能な形式へ

グリッド可視化には、電気工学データを運用形式からポスター製作に適した視覚表現に体系的に変換する必要があります。生のグリッドデータは通常、標準化された形式で存在します。MATPOWER（MATLABベースの電力システムシミュレーション）、PyPSA（Pythonベースのエネルギーシステムモデリング）、またはCIM/XML（共通情報モデル、グリッドデータ交換の業界標準）です。これらの形式は、シミュレーションと分析の計算効率を優先し、視覚的レンダリングではありません。

データ抽出パイプラインは、重要な属性を保持しながら、静的可視化に関連のない運用詳細を破棄する必要があります。バス位置（ノード）、ブランチ接続（送電線と変圧器）、発電機容量（定格容量）、負荷分布（需要中心）です。主な技術的課題は、座標系の調整を含みます。多くのグリッドモデルは計算効率に最適化された抽象的なバス配置を採用しており、GPS座標ではなく、電気トポロジーを地理空間にマッピングするには投影アルゴリズムが必要です。

レンダリングエンジンの選択には、計算効率と視覚的忠実度の間の明示的なトレードオフが含まれます。国家規模のグリッドは通常、数千のノードと数万の接続を含みます。SVG（スケーラブルベクターグラフィックス）出力は、ポスター印刷のための無限解像度スケーリングを可能にしながら、管理可能なファイルサイズを維持します（国家規模のグリッドの場合、通常5～50MB）。ラスター形式（PNG、TIFF）はフォトリアリスティック効果とより高速なレンダリングを提供しますが、解像度の柔軟性を犠牲にし、高品質ポスター出力には大量のストレージが必要です（300DPI以上）。

利用可能なフレームワークは異なる機能と制約を提示します。

• PyPSAとpandapowerは、異なるデータインポート機能を備えたPythonベースのワークフローを提供します。両方ともマッピングライブラリとの統合を通じて地理的可視化をサポートします。
• CartopyとFoliumは、地理的精度を備えたマップベースのレンダリングを可能にします。Cartoplyは大規模データセットのパフォーマンスが優れています。
• NetworkXは、地理的精度ではなくネットワーク構造可視化に最適化された純粋なトポロジーレイアウトアルゴリズム（力指向、階層的）を提供します。

フレームワーク選択は、地理的精度またはネットワーク構造の明確性が特定の可視化の主要な分析目的を構成するかどうかに依存します。

データ取得は主要な実践的障壁です。一部の国は開放的な電力グリッドデータベースを維持しています（ドイツのBundesnetzagentur、デンマークのEnerginet）。その他はインフラストラクチャの位置を機密情報として分類しています。回避策には、OpenStreetMapの電力インフラ抽出（地域によって品質が異なる）、人口密度モデルに基づいた合成グリッド生成、学術データセット（IEEEテストシステム、研究出版物からの合成グリッド）が含まれます。各アプローチは特定の制限を導入します。OSMデータの完全性は地域によって40～90%異なります。合成グリッドは歴史的真正性を欠きます。学術データセットは現在のインフラを反映していない可能性があります。

設計を通じた容量と脆弱性の露出

グリッド可視化は、意図的な表現的選択を通じてシステム制約と脆弱性を露出させます。送電ボトルネックは、線の飽和指標（色の強度または線の幅の変動）を通じて視覚的に明らかになり、容量アップグレードが最大の信頼性または経済的利益をもたらす場所を明らかにします。発電の多様性（再生可能エネルギー対化石燃料源、分散型対集中型施設）は、色スキーム、アイコノグラフィ、または空間的クラスタリングパターンを通じて伝達されます。

負荷中心と発電施設の間の空間的関係は、長距離送電依存性を即座に明らかにし、運用上の脆弱性と経済的非効率性を生み出します。カリフォルニアの電力網可視化は、北部の水力発電と南西部の太陽光輸入の重要な役割を露出させます。これらの依存性は運用データでは抽象的なままですが、地理的可視化では戦略的に明らかになります。この依存性パターンの視覚的露出は、インフラ回復力評価に直接情報を提供します。

負荷予測フレームワークで文書化された需要側管理パターンは、可視化が単なる静的インフラではなく、動的容量利用パターンと季節変動を表現する方法に情報を提供します。島と孤立したグリッドセクションは、よく設計された図で即座に明らかになり、供給中断に対する冗長性が限定され、脆弱性が高い地域を特定します。

ポスター形式の永続性と大規模プレゼンテーションにより、これらの戦略的インフラインサイトは継続的な計画討議のためにアクセス可能になります。緊急管理事務所は脆弱性評価のためにグリッド可視化を採用し、障害がネットワーク全体に広くカスケードする重要なノードを特定します。ユーティリティ企業は取締役会プレゼンテーションと投資家コミュニケーションのために大判プリントを使用し、複雑なシステムステータスを意思決定を促進する理解可能な概要に蒸留します。

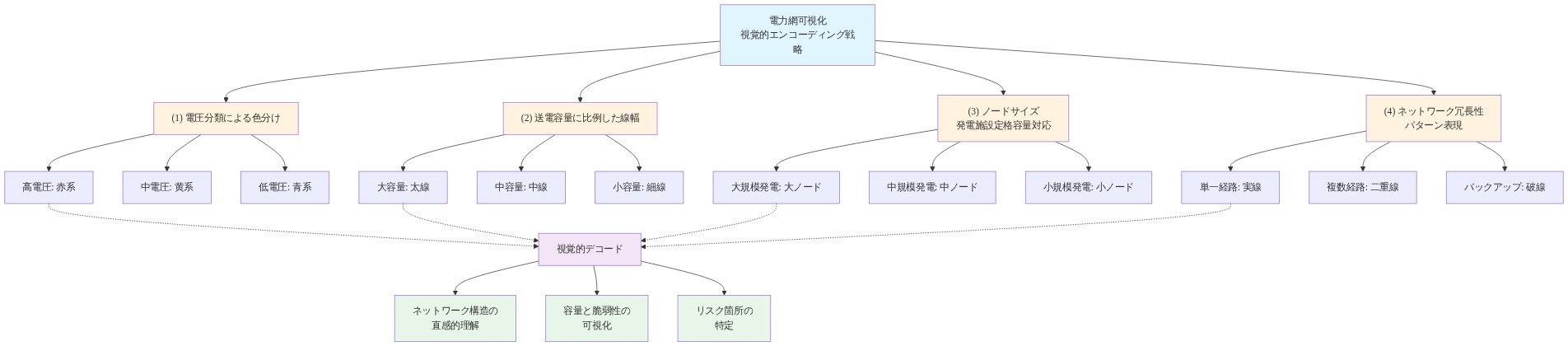

• 図5：電力網可視化における視覚的エンコーディング戦略の比較*

国家グリッドの肖像：インフラストラクチャ履歴の露出

異なる国の電力網は、歴史的発展パターン、地理的制約、政策決定を反映する異なるトポロジー署名を示します。島国は海底相互接続器を重要なインフラリンクとして明らかに分割を表示します。グリッド障害分析は、これらの限定された接続ポイントへの依存性を即座に明らかにします。連邦制度は州レベルのグリッド境界と限定的な地域間送電容量を示すことが多く、純粋に技術的な最適化ではなく政治的反映です。集中計画は通常、階層的なハブアンドスポークトポロジーを生成します。自由化された市場は冗長経路を備えたメッシュネットワークに向かう傾向があります。

レガシーインフラストラクチャの決定はグリッドトポロジーで考古学的に見えるようになります。石炭時代の送電回廊は、発電源の転換にもかかわらず持続し、沈没資本コストと規制的慣性を表します。冷戦時代の隔離はグリッド境界と限定的な国際相互接続に反映されます。再生可能エネルギー統合パターンは地理によって著しく異なります。洋上風力国は沿岸集中を示します。太陽光が豊富な地域は分散型発電パターンを表示します。水力発電に依存するシステムは水資源の近くで地理的集中を示します。

都市中心から農村周辺への密度勾配は、ノードクラスタリングとブランチ増殖パターンで視覚的に明らかになります。これらの視覚的署名により、各国の文脈に固有のグリッド近代化課題の迅速な評価が可能になります。電力網は通信ネットワークに類似した容量管理課題に直面しており、可視化はコストに対して最大の利益をもたらすインフラストラクチャ投資がどこにあるかを特定するのに役立ちます。

オーストラリアのグリッド可視化は、限定的な西部接続を備えた断片化された東海岸システムを明らかにし、再生可能エネルギー統合が実質的な送電拡張を必要とする理由を露出させます。ブラジルのグリッドは、南北方向に走る水力発電の脊椎を示し、干ばつサイクルへの脆弱性と発電多様化の戦略的必要性を説明します。これらの視覚的ナラティブは、表形式のデータよりも効果的にインフラストラクチャ制約を伝達します。

装飾を超えた機能的応用

グリッドポスターは、複数の専門領域にわたって実質的な実践的目的を果たします。教育的文脈では、事前の技術的専門知識を必要とせずに、電力システムエンジニアリング、エネルギー政策、インフラ回復力について議論するための直感的な入口を提供します。計画機関は、物理的マークアップが協調的意思決定を促進し、非技術的参加者が空間的インサイトを貢献できるようにするステークホルダーワークショップのために大判プリントを使用します。

グリッド可視化の公開展示は、電気を見えないユーティリティとして扱うことに慣れた人口の間でインフラストラクチャ認識を高めます。緊急管理事務所は災害対応計画のためにグリッド可視化を採用し、重要なインフラノードとカスケード障害経路を特定します。ユーティリティ企業は投資家コミュニケーションと規制手続きのためにポスターが価値があると判断し、複雑なシステムステータスを情報に基づいた意思決定を促進する理解可能な概要に蒸留します。

ポスタープレゼンテーションの永続性と大判形式は、はかないスクリーン表示では不可能な継続的な検査を促進します。パターンは、クイックダッシュボード一目では見えない拡張表示を通じて出現します。計画事務所に掛けられたグリッドポスターはインフラストラクチャ討議の参照ポイントになり、抽象的な政策討議を具体的なトポロジーに根付かせ、技術的および経済的決定を駆動する空間的関係を露出させます。

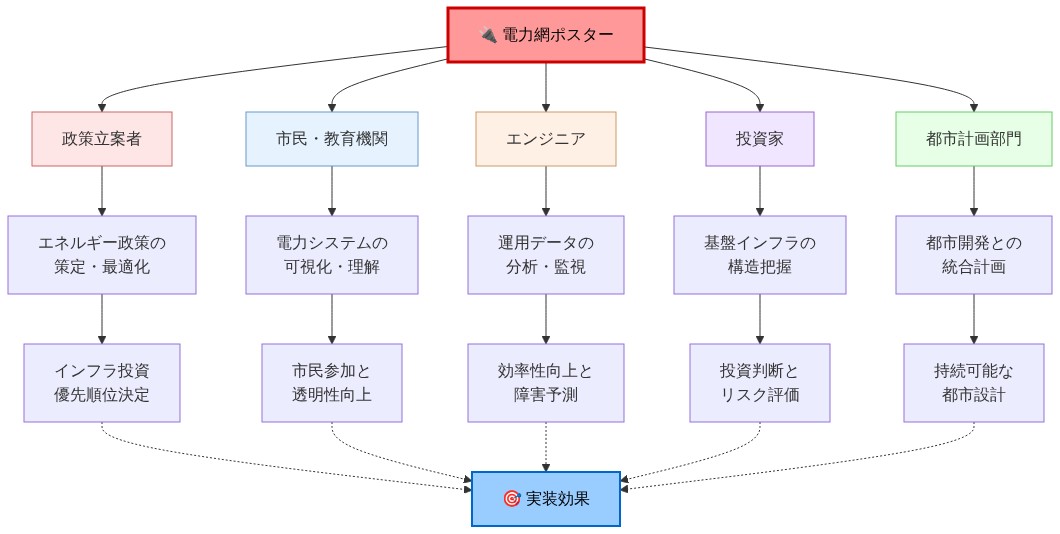

• 図8：電力網ポスターの機能的応用シナリオマッピング*

開始方法：コンセプトからポスターへ

最初にグリッドデータソースを特定します。PyPSAまたはpandapowerはデータインポートと処理の堅実な出発点を提供します。地理的精度またはトポロジー明確性がオーディエンスとメッセージにとってより重要かを決定します。

ポスターが伝えるべきストーリーを定義します。発電多様性、送電ボトルネック、再生可能エネルギー統合パターン、または脆弱性ホットスポットです。この選択は可視化設計を駆動します。

最初のポスターを実験として作成します。共有します。計画討議で使用します。フィードバックに基づいて反復します。ポスターは、インフラストラクチャの選択と将来についての会話を刺激するときに最も価値があります。

主要なポイントと次のアクション

グリッドポスターは、見えないインフラストラクチャをアクセス可能なコミュニケーションツールと計画リソースに変換します。技術パイプライン（生のグリッドデータからポスター出力への処理）は、オープンソースツールで実現可能ですが、データ取得は管轄区域に依存したままです。設計選択は、国家インフラに組み込まれた容量制約、脆弱性パターン、歴史的決定を露出させます。

グリッドデータソース（国家ユーティリティ、開放データベース、または合成生成）を特定し、分析的優先事項に基づいて適切な可視化ツールを選択することで開始します。PyPSAまたはpandapowerは堅実な技術的出発点を提供します。意図されたオーディエンスと分析的目的に基づいて、地理的精度とトポロジー明確性の間で選択します。ポスターが伝達すべきナラティブを明示的に定義します。発電多様性、送電ボトルネック、再生可能エネルギー統合パターン、または脆弱性評価です。

初期ポスターを実験的プロトタイプとして作成します。技術的および非技術的オーディエンスと共有します。計画討議で採用し、フィードバックを収集します。観察された解釈パターンとステークホルダー入力に基づいて反復します。ポスターは、インフラストラクチャの選択と長期的なシステム進化についての情報に基づいた会話を触発するときに、分析的に最も価値があります。

実装プレイブック：最初のグリッドポスターの作成

• フェーズ1：スコーピングとデータ取得（1～4週間）*

• 成果物：データソースが特定されました。アクセスが確認されました。スコープドキュメントが承認されました*

1. ポスターの主要な目的を定義します（教育対計画対公開エンゲージメント）
2. グリッドデータソースを特定します。
   • 国家TSO/DSOに公式データについて問い合わせます
   • ENTSO-E透明性プラットフォームを確認します（ヨーロッパ）
   • OpenStreetMap電力インフラ抽出を探索します
   • 独占的データが利用できない場合は学術パートナーシップを検討します
3. 地理的スコープを明確にします（国家、地域、または特定の送電ゾーン）
4. データセンシティビティプロトコルを確立します（一部のインフラストラクチャデータは限定配布が必要です）
5. **ゴー/ノーゴー決定：**データアクセスがブロックされている場合は、合成グリッドまたは学術データセットにピボットします

• フェーズ2：技術セットアップ（5～8週間）*

• 成果物：処理パイプラインが確立されました。サンプル可視化が生成されました*

1. 必要な依存関係を備えたPyPSAまたはpandapowerをインストールします
2. サンプルグリッドデータを読み込みます。データ整合性を検証します
3. 座標投影をテストします（地理的対トポロジーレイアウト）
4. 初期可視化を生成します（低解像度テスト）
5. 欠落しているデータ要素を特定します。回避策を計画します
6. **コストチェックポイント：**複雑なデータ変換にコンサルタントサポートが必要かどうかを評価します

• フェーズ3：設計と反復（9～14週間）*

• 成果物：高解像度ポスタードラフト。ステークホルダーフィードバックが組み込まれました*

1. 地理的精度対トポロジー明確性のトレードオフに基づいてレンダリングエンジンを選択します
2. カラースキームを定義します（電圧レベル、燃料タイプ、利用状況）
3. 線の太さスキームを選択します（送電容量表現）
4. 全解像度可視化を生成します
5. 改善のためにSVG/PDFにエクスポートします
6. ステークホルダーフィードバックを収集します（ユーティリティエンジニア、計画者、教育者）
7. フィードバックに基づいて設計を反復します（通常2～3サイクル）
8. **品質ゲート：**最終化前にグリッドオペレーターで技術的精度を検証します

• フェーズ4：製造と展開（15～16週間）*

• 成果物：印刷されたポスター。配布チャネルが確立されました。使用法が文書化されました*

1. 印刷用の最終PDFを準備します（最小300DPI。CMYKカラースペース）
2. ポスターサイズを選択します（A1標準：594×841mm。またはカスタム：大規模インストール用2m×1.5m）
3. 印刷ベンダーを選択します（コスト：サイズ/品質に応じて1ポスターあたり50～200ドル）
4. ステークホルダーに配布します（学校、計画事務所、ユーティリティ本社、公開図書館）
5. Web配布用のデジタル版を作成します
6. 使用法とフィードバックを文書化して、今後の反復に備えます
7. **メンテナンス：**グリッド変更を組み込むために年次更新をスケジュールします

実装時の一般的なギャップへの対応

• ギャップ1：データアクセスの障壁*

• 現実： 多くの国では送電網の位置情報を重要インフラとして分類し、送電事業者（TSO）は情報開示に抵抗する

• 代替案： ENTSO-E透明性プラットフォーム（ヨーロッパ）、FERC提出書類（米国）、または教育目的の合成グリッドを活用する

• スケジュール影響： 公式なデータチャネルを追求する場合、4～12週間を追加で要する

• ギャップ2：座標系の不整合*

• 現実： 多くのグリッドモデルは抽象的なバス配置を使用し、地理的投影には手動による地理参照が必要となる

• 代替案： 地理的精度よりも位相レイアウトを優先し、スキーマティック図として明確にラベル付けする

• コスト影響： 手動による地理参照は3,000～8,000ドルを追加し、自動化アプローチは時間を節約するが精度を犠牲にする

• ギャップ3：可視化対象に関するステークホルダー間の意見相違*

• 現実： エンジニアは技術的詳細を求め、計画者は地理的精度を求め、一般市民はシンプルさを求める

• 代替案： 異なるオーディエンス向けに複数のポスター変種を作成する（技術向け、計画向け、一般向け）

• 工数影響： 設計および製造工数を2～3倍に増加させる

• ギャップ4：ポスター更新に追いつかない急速なグリッド変化*

• 現実： グリッドは絶えず進化し、印刷されたポスターは12～24ヶ月以内に時代遅れになる

• 代替案： 年次更新サイクルを確立し、迅速な更新のためのデジタル版を作成する

• 保守コスト： 更新と再印刷に年間2,000～5,000ドルを要する

国家グリッドの肖像：インフラの歴史と将来の軌跡を明らかにする

異なる国の電力網は、その位相的特性を通じて独特のストーリーを語ります。それらのストーリーは、過去の決定と将来の可能性の両方を照らし出します。

島嶼国家は海底相互接続線を重要なリンクとして明らかな分断を示し、島嶼エネルギーシステムの課題と機会の両方を露呈させます。連邦制度は州レベルのグリッド境界と限定的な地域間送電容量を示し、再生可能エネルギー統合を制約する政治的分断を暴露します。中央計画型は典型的に階層的なハブ・アンド・スポーク位相を生み出し、自由化市場は冗長経路を持つメッシュネットワークへと傾向します。これらの位相的特性は、よく設計されたポスターで可視化され、統治構造がいかにインフラを形成し、その逆もまた然りであるかを迅速に評価することを可能にします。

レガシーインフラの決定は、グリッド位相において考古学的に可視化されます。石炭時代の送電回廊は発電源の転換にもかかわらず存在し続け、埋没資本と将来の選択肢を制約する経路依存性の両方を表しています。冷戦時代の隔離はグリッド境界に反映され、もはや戦略的目的を果たさないが規制とインフラに組み込まれたままです。再生可能エネルギー統合パターンは著しく異なります。洋上風力国は沿岸集中を示し、太陽光豊富な地域は分散型発電を示し、水力発電依存システムは気候変動性への脆弱性を示します。これらの視覚的特性は、各国固有のグリッド近代化課題の迅速な評価を可能にし、インフラ投資が新たな可能性を解き放つことができる場所を明らかにします。

都市中心部から農村周辺部への密度勾配は、ノードクラスタリングと分岐増殖として視覚的に現れ、インフラに組み込まれた経済地理を露呈させます。オーストラリアのグリッドのポスターは、限定的な西部接続を持つ断片化された東海岸システムを明らかにし、再生可能エネルギー統合が送電網拡張を必要とする理由と、新しい回廊がどこで広大な太陽光および風力資源を解き放つことができるかを暴露します。ブラジルのポスターは北南方向に走る水力発電の脊椎を示し、干ばつへの脆弱性と多様化の緊急性を説明しますが、同時に北東部の新しい風力回廊がグリッドのレジリエンスプロファイルをどのように変革できるかを明らかにします。

これらの国家的肖像は、比較的に使用される場合に最も価値があります。複数の国からのグリッド可視化を重ね合わせることで、異なるエネルギー転換がグローバルにインフラをいかに再形成しているかが明らかになります。パターンが浮かび上がります。北ヨーロッパにおける洋上風力への急速な転換、インドにおける分散型太陽光革命、スカンジナビアと南米における水力発電の優位性。これらの比較可視化は、ベストプラクティスと警告的事例の両方を照らし出し、政策立案者がある文脈での基盤選択が別の文脈でいかに適用される可能性があるか、または失敗するかを理解するのを支援します。

新興フロンティア：アニメーション、インタラクティビティ、時間的可視化

グリッド可視化の次の地平線は、静的なポスターを超えて、グリッドがいかに進化し、変化する条件に対応するかを明らかにする動的でインタラクティブな時間的表現へと拡張します。

数十年にわたってグリッド位相がいかに進化したかを示すアニメーション可視化は、インフラの歴史を照らし出し、現在の選択肢を制約する経路依存性を明らかにします。ドイツのグリッド変換を石炭主導から再生可能エネルギー統合へと示すアニメーションは、目的地だけでなく過程も明らかにします。構築されなければならなかった送電回廊、廃止されなければならなかった発電施設、転換を形作った時間的制約。これらの時間的可視化は、エネルギー転換がなぜ数十年を要するのか、そして将来の可能性を実現するために今どのインフラ投資が起こらなければならないのかを理解するための強力なツールになります。

グリッドポスターのインタラクティブなデジタル変種は、複数のスケールでの探索と異なるデータオーバーレイを可能にします。ユーザーは国家規模から地域規模、そして局所規模へとズームイン可能で、送電回廊が配電網にいかに接続されるかを明らかにします。異なるデータレイヤー（発電容量、送電制約、再生可能エネルギー潜在力、人口密度、気候帯）を切り替えることで、異なる要因がグリッド構造と脆弱性をいかに形成するかを探索できます。これらのインタラクティブ可視化は、静的な参照アーティファクトを発見と学習を可能にする探索ツールへと変換します。

シナリオベースの可視化は、複数の可能な将来を同じインフラマップ上に重ね合わせ、異なるエネルギー転換経路がグリッド位相と投資要件をいかに再形成するかの探索を可能にします。100パーセント再生可能エネルギーを示すシナリオは、新しい送電回廊がどこに構築される必要があるか、ストレージがどこで必要とされるか、グリッド位相がいかに進化する必要があるかを明らかにします。複数のシナリオを並べて比較することで、異なる転換経路間のトレードオフが照らし出され、どのインフラ投資が複数の将来を可能にするのか、または特定の結果にロックインするのかが明らかになります。

現在の電流、発電ミックス、需要パターンを示すリアルタイムグリッド可視化は、静的なインフラマップを動的なシステム運用表現へと変換します。これらの可視化は、インフラが存在する場所だけでなく、それがいかに使用されているかを明らかにします。混雑が発生する場所、再生可能エネルギー発電がいかに変動するか、需要パターンが時間を通じてどのように変動するか。リアルタイムグリッド状態を表示する公開ダッシュボードは、システム運用への認識を高め、グリッド管理への需要側参加の機会を生み出します。

戦略的含意：対話のためのインフラとしてのグリッド

グリッドポスターは単なる可視化ツール以上のものです。それらはエネルギーの将来に関する民主的審議のためのインフラです。見えないシステムを可視化することで、インフラ投資、エネルギー政策、気候転換に関する決定への情報に基づいた公開参加を可能にします。

最も価値のあるグリッドポスターは、対話を生み出すもの、インフラがなぜそのように構造化されているのか、どのような脆弱性が存在するのか、どのような将来が可能なのかについて疑問を提起するものです。現在のグリッド位相を単に表示するポスターは限定的な価値を持ちます。ボトルネック、依存性を暴露し、近代化の機会を照らし出すポスターは、インフラの将来に関する戦略的思考のためのツールになります。

この対話機能は、技術的精度を超えた設計原則を示唆しています。効果的なグリッドポスターは、特定の戦略的質問を強調すべきです。再生可能エネルギー統合を制約する送電ボトルネックはどこか。どの発電施設が廃止に近づいており、何がそれに取って代わるのか。分散型発電がどこでレジリエンスを強化できるか。どの海底相互接続線が地域の再生可能エネルギー統合を可能にできるか。これらの設計選択は、ポスターを参照アーティファクトから戦略的計画ツールへと変換します。

グリッド可視化能力の民主化は、分散型インフラ計画の機会を生み出します。コミュニティは局所的なグリッド構造と再生可能エネルギー潜在力を示すポスターを生成でき、局所的なエネルギー計画に情報を提供します。地域当局は、異なるインフラ投資がグリッド位相とレジリエンスをいかに再形成するかを示す比較可視化を作成できます。国家政府は、エネルギー転換とインフラ近代化に関する公開参加のためにポスターを使用できます。

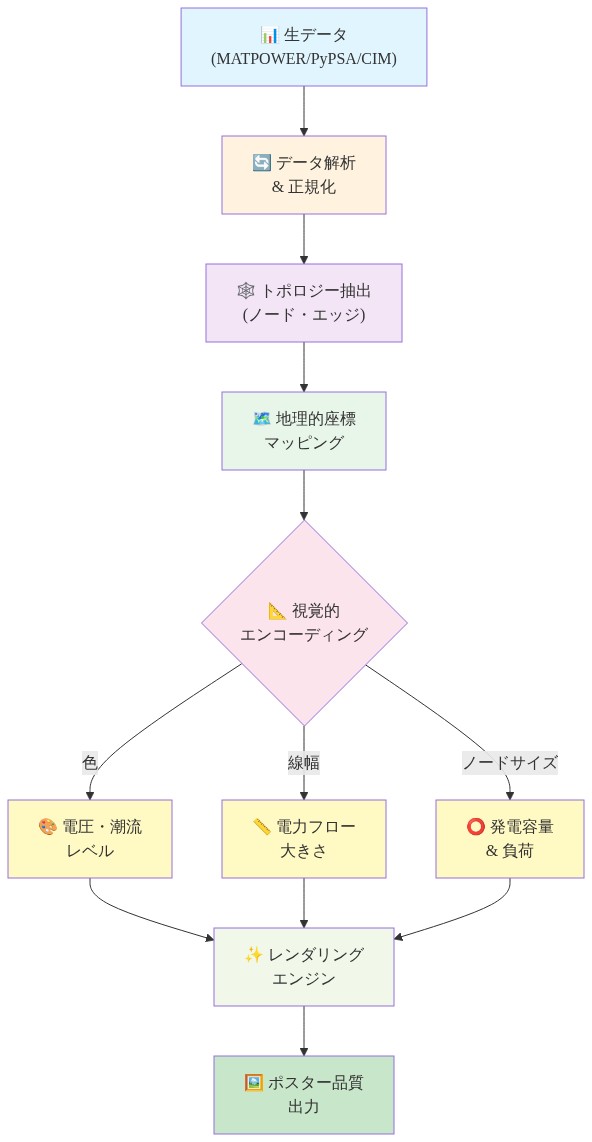

• 図3：電力網可視化のデータ変換パイプライン*

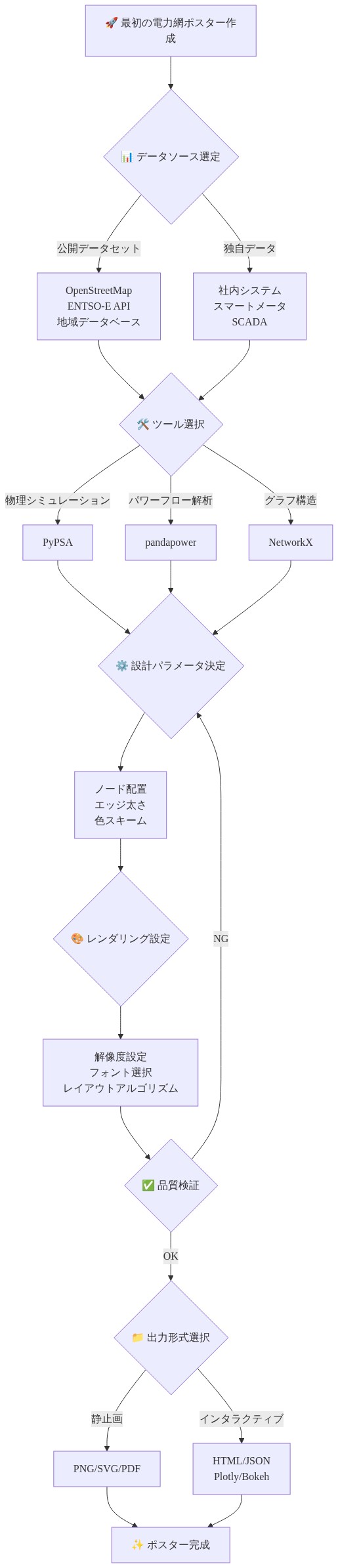

• 図10：初回電力網ポスター作成の実装プレイブック（データソース→ツール→設計→レンダリング→検証→出力）*

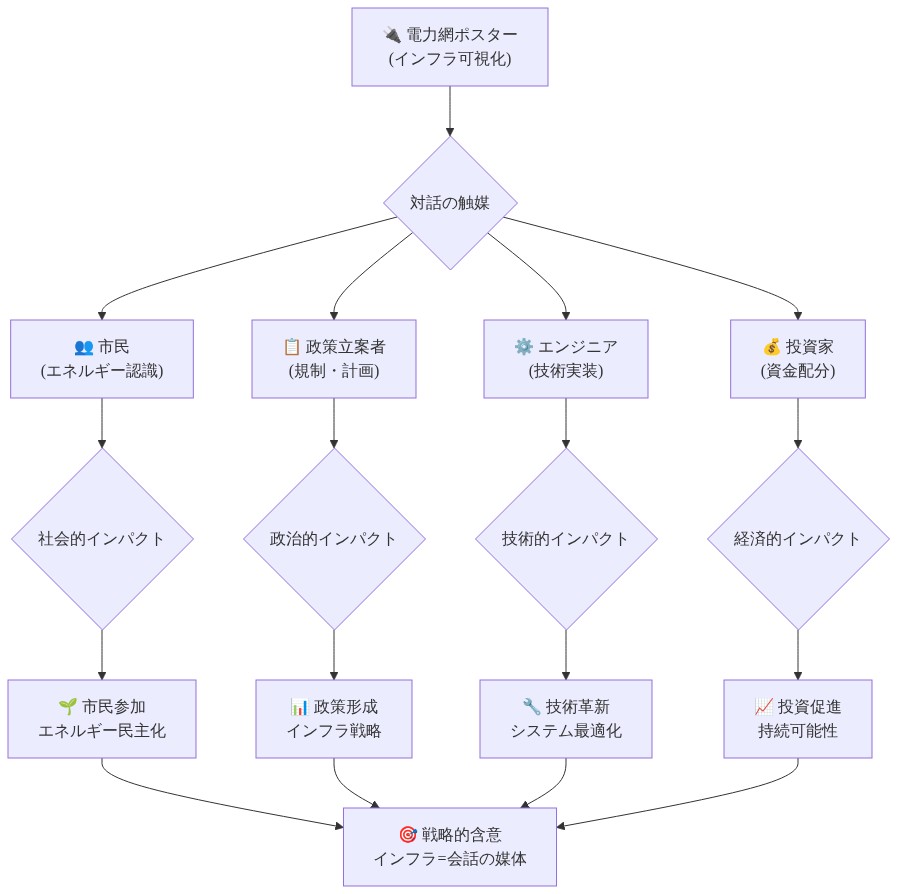

• 図13：インフラストラクチャ可視化による多層的ステークホルダー対話メカニズム*
